Nexans HEPR-PVC 0,6/1kV

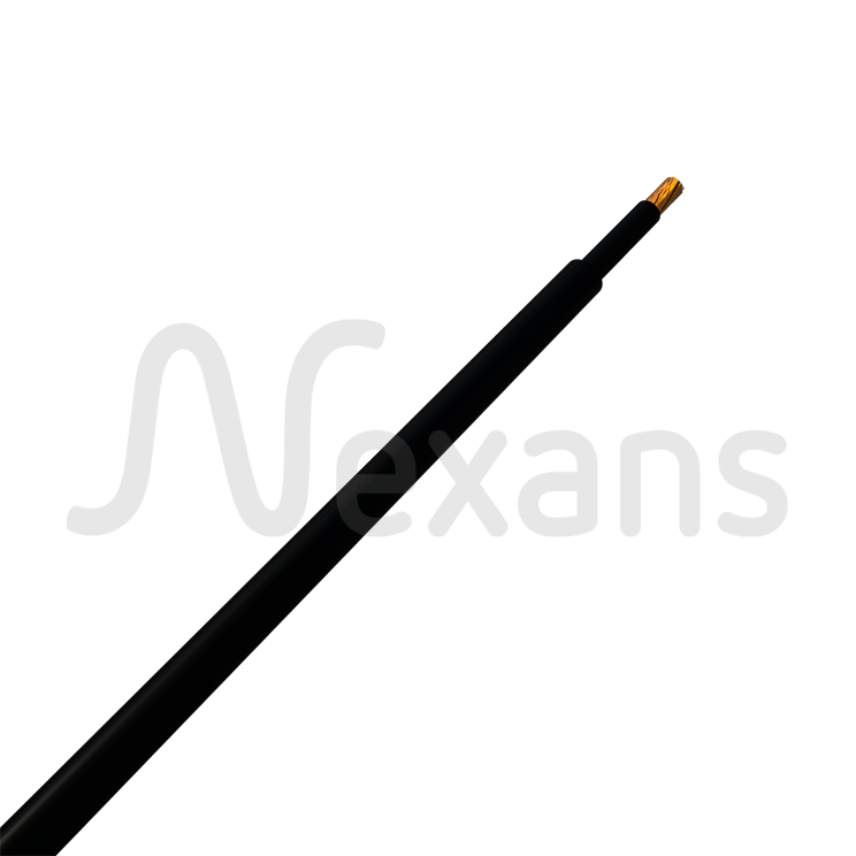

O Cabo Nexans HEPR-PVC 0,6/1kV (antigo Fiter Flex) permite elevar o padrão de suas instalações elétricas. O condutor flexível de cobre, classe 5, uma escolha superior para quem busca eficiência e segurança. Isolado em HEPR de alta qualidade e protegido por uma cobertura em PVC tipo ST2. Este cabo é projetado para resistir às condições mais exigentes. Com uma tolerância térmica de até 90°C e capacidade de 0,6/1 kV, ele adapta-se perfeitamente a uma ampla gama de aplicações industriais e de construção civil. Ele é disponível em seções de 1,5 mm² a 630 mm², conforme o número de condutores (de 1 a 5). Veja os detalhes técnicos a seguir:

Produtos

Descrição

Padrões

Product

ABNT NBR 6251 ; ABNT NBR 7286 ; ABNT NBR NM 280
Test

ABNT NBR NM-IEC 60332-1

Aplicação:

O cabo Nexans HEPR-PVC 0,6/1kV é a escolha ideal para instalações fixas que requerem a máxima flexibilidade e segurança. Este cabo é perfeito para os edifícios residenciais, comerciais e industriais, além de subestações. Projetado para atender às mais diversas necessidades, ele é adequado para instalações gerais em eletrodutos ao ar livre, seja em bandejas, prateleiras ou suportes similares, bem como em perfis, espaços de construção e sistemas subterrâneos, como bancos de dutos, seguindo às recomendações da NBR 5410.

Construção:

Condutor: Formados por fios de cobre nu, condutividade mínima 100% IACS, têmpera mole, atendendo à classe 5 de encordoamento.
Isolação: Composto termofixo à base de etilenopropileno de alto módulo, HEPR para 90°C, atendendo aos requisitos físicos prescritos pela NBR 7286.
Cobertura: Policloreto de vinila (PVC), na cor preta, atendendo aos requisitos físicos prescritos na NBR 6251, para o tipo ST2.

Nota: Nos cabos multipolares, quando necessário, é aplicado um enchimento de policloreto de vinila (PVC).

Identificação:

As veias são identificadas por cores da isolação conforme a seguir:

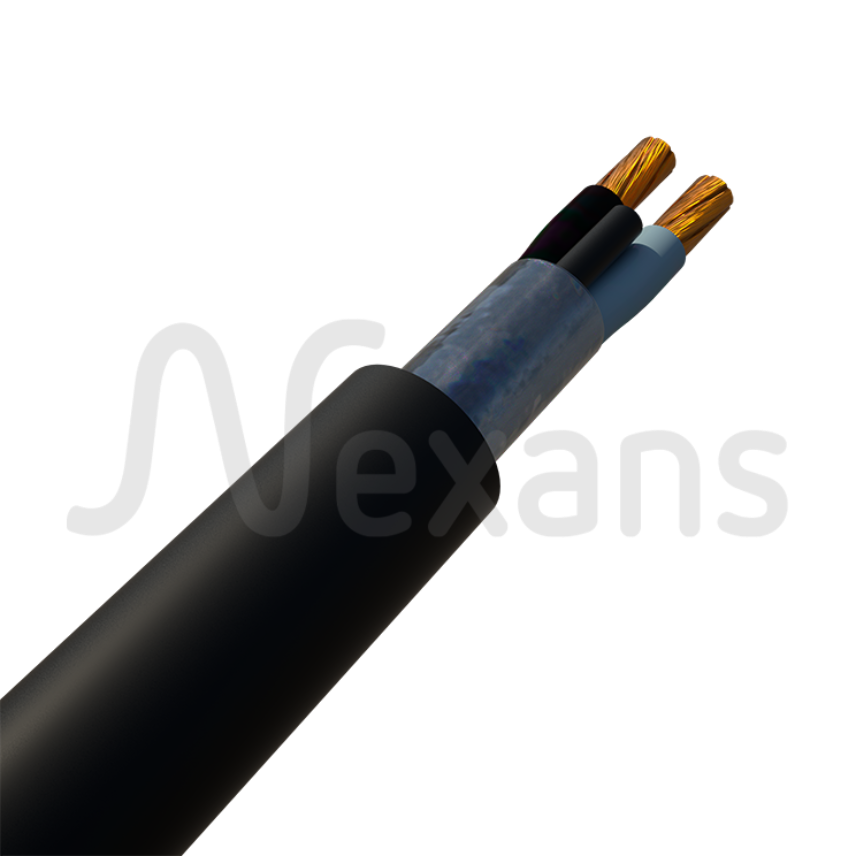

2 veias: preta e azul claro;

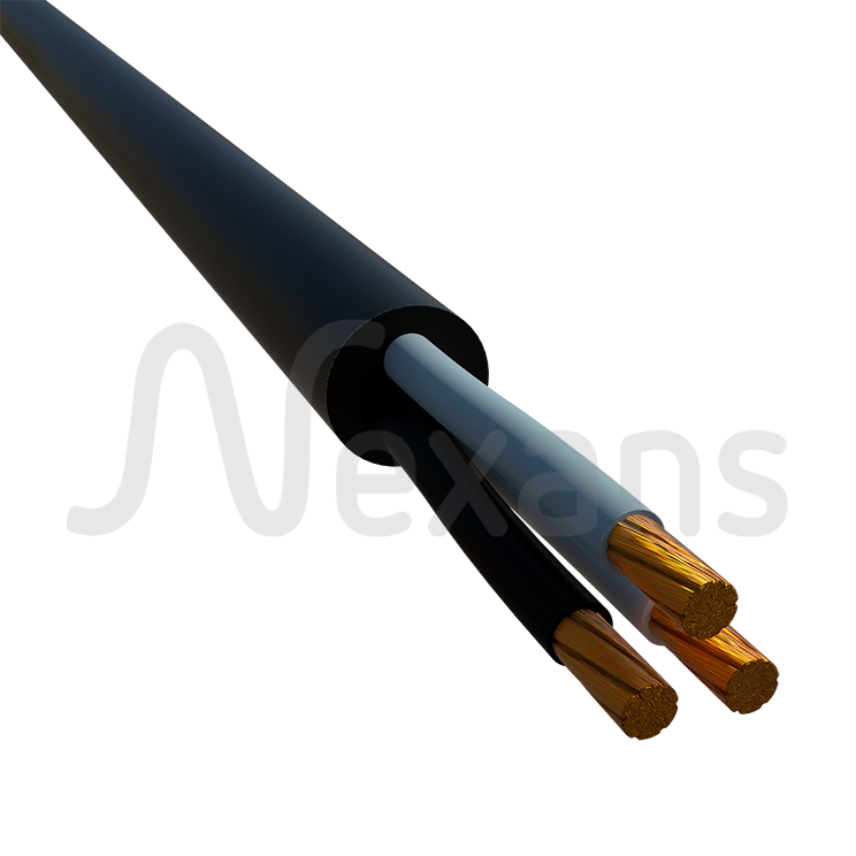

3 veias: preta, azul claro e branca;

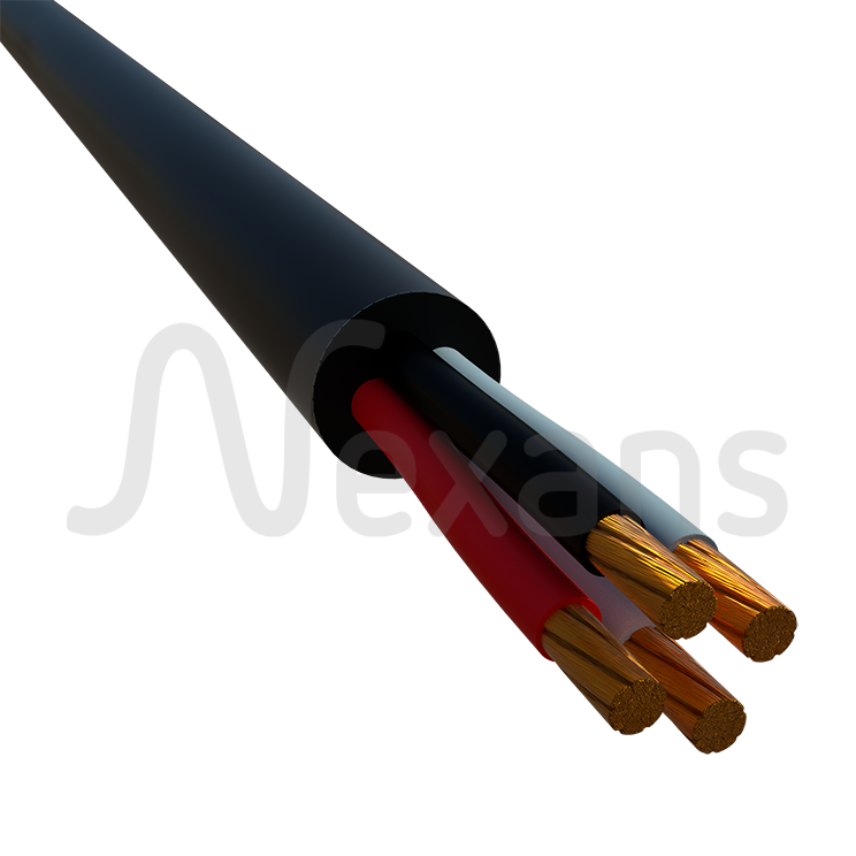

4 veias: preta, azul claro, branca e vermelha;

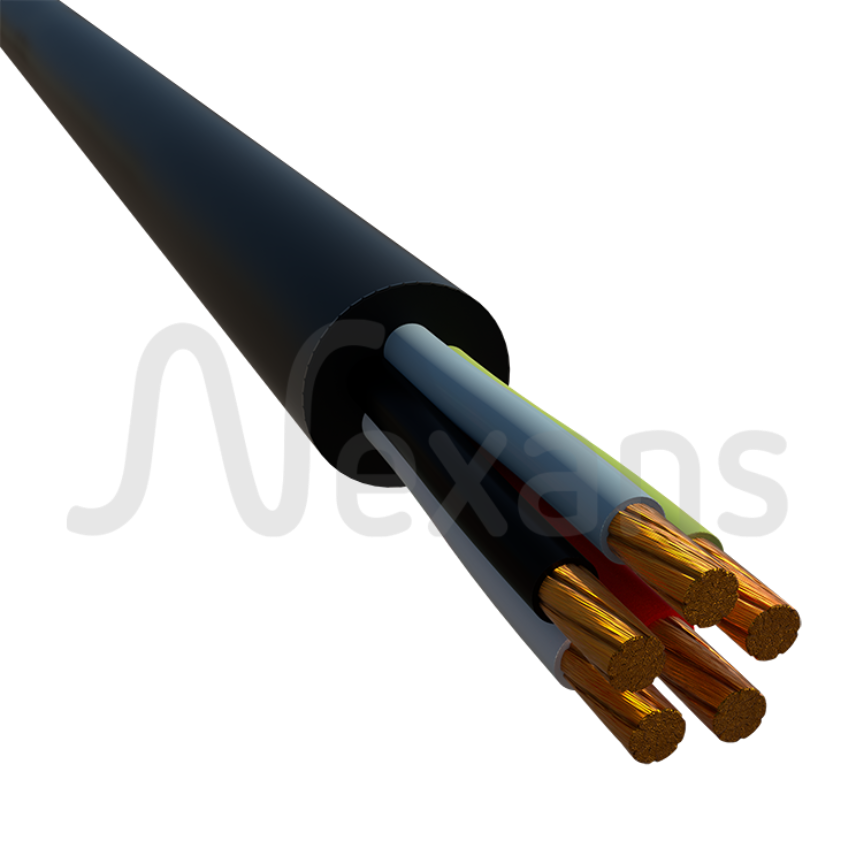

5 veias: preta, branca, vermelha, azul claro e verde.

Nota: Outras cores poderas ser avaliadas mediante consulta.

Regime de operação:

Os limites térmicos em regime de operação são conforme a ABNT NBR 6251.

Regime permanente: 90ºC
Regime de sobrecarga: 130ºC
Regime de curto-circuito: 250ºC

Nota:

Dimensões e parâmetros determinados com base nos valores nominais, portanto, sujeitos as tolerâncias previstas nas especificações e variações de fabricação.
Todos os desenhos, projetos, especificações, planos e detalhes de pesos, tamanhos e dimensões contidos na documentação técnica ou comercial da Nexans são apenas indicativos e não devem vincular a Nexans ou ser tratados como constituindo uma representação por parte da Nexans, estando sujeitos a uma revisão ou atualização sistêmica sem qualquer comunicação formal ou prévia, seguindo as normas referenciadas.

Importante:

1) PROPRIEDADE SOBRE DOCUMENTAÇÃO TÉCNICA: A propriedade sobre os desenhos, planos, manuais, diagramas, esquemas, informações, documentos etc. relativos aos produtos ofertados ou fornecidos ao cliente é da, e permanecerá com a, Nexans. Caso receba cópia de tais documentos, o cliente concorda em não usar tais desenhos e demais mencionados sem prévia e expressa autorização por escrito da Nexans.

2) CONFIDENCIALIDADE: O cliente não revelará a terceiros sem permissão prévia e por escrito da Nexans as informações relativas a esta documentação técnica, nem usará tais informações para outros fins que não aqueles relacionados com a execução da proposta (se aceita). Sem prejuízo da disposição acima, a Nexans poderá relevar informação para terceiras empresas que façam parte do mesmo grupo econômico da Nexans, para os fins da execuão desta proposta, se necessário.

Características

Características construtivas

Material do condutor

Cobre

Flexibilidade do condutor

Classe 5, flexível

Isolação

HEPR

Material da capa externa

PVC ST2

Cor

Preto

Sem Chumbo

Sim

Com condutor verde/amarelo

Não

Condutor neutro com seção reduzida para seções superiores a 16mm²

Não

Características dimensionais

Seção do condutor neutro

- mm²

Características elétricas

Tensão

0,6/1 kV

Características mecânicas

Resistência mecânica a impactos

Bom

Flexibilidade do cabo

Excelente

Características de utilização

Temperatura ambiente, range

-5 ... 60 °C

Retardante à chama

IEC 60332-1

Temperatura máxima do condutor em serviço contínuo

90 °C

Temperatura máxima em regime de sobrecarga

130 °C

Temperatura máxima do condutor em curto-circuito

250 °C

Acondicionamento

Bobina

Recursos

Capacidade de Condução de Corrente

Capacidade de condução de corrente, em ampéres - 2 condutores carregados;

Condutores e cabos com isolação em compostos termofixos (HEPR e XLPE);

Temperatura no condutor: 90 °C;

Temperatura ambiente: 30 °C

Seção nominal do condutor
mm²	Cu	Cu	Cu	Cu	Cu	Cu	Cu	Cu
1.5	19	18,5	23	22	24	26	26	27
2.5	26	25	31	30	33	34	36	37
4.0	35	33	42	40	45	44	49	50
6.0	45	42	54	51	58	56	63	65
10.0	61	57	75	69	80	73	86	90
16.0	81	76	100	91	107	95	115	121
25.0	106	99	133	119	138	121	149	161
35.0	131	121	164	146	171	146	185	200
50.0	158	145	198	175	209	173	225	242
70.0	200	183	253	221	269	213	289	310
95.0	241	220	306	265	328	252	352	377
120.0	278	253	354	305	382	287	410	437
150.0	318	290	407	349	441	324	473	504
185.0	362	329	464	395	506	363	542	575
240.0	424	386	546	462	599	419	641	679
300.0	486	442	628	529	693	474	741	783
400.0	579	527	751	628	835	555	892	940
500.0	664	604	864	718	966	627	1030	1083
630.0	765	696	998	825	1122	711	1196	1254
