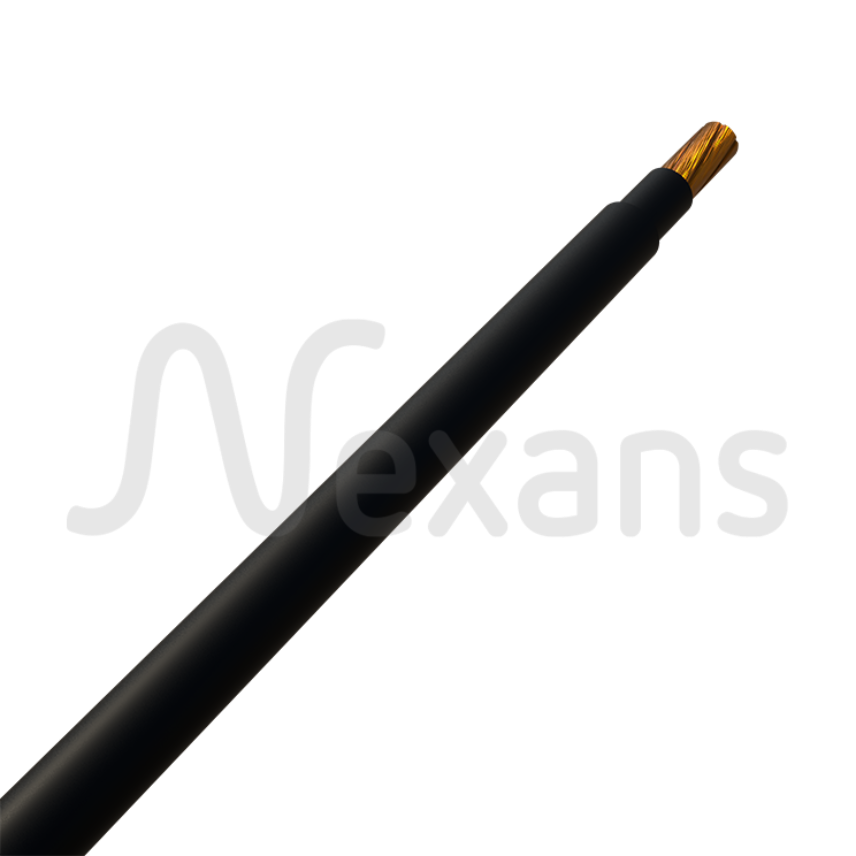

Nexans HEPR-PVC 0.6/1kV 1x95mm2

O Cabo Nexans HEPR-PVC 0,6/1kV (antigo Fiter Flex) permite elevar o padrão de suas instalações elétricas. O condutor flexível de cobre, classe 5, uma escolha superior para quem busca eficiência e segurança. Isolado em HEPR de alta qualidade e protegido por uma cobertura em PVC tipo ST2. Este cabo é projetado para resistir às condições mais exigentes. Com uma tolerância térmica de até 90°C e capacidade de 0,6/1 kV, ele adapta-se perfeitamente a uma ampla gama de aplicações industriais e de construção civil. Ele é disponível em seções de 1,5 mm² a 630 mm², conforme o número de condutores (de 1 a 5). Veja os detalhes técnicos a seguir:

Descrição

Padrões

Product

ABNT NBR 6251 ; ABNT NBR 7286 ; ABNT NBR NM 280
Test

ABNT NBR NM-IEC 60332-1

Conductor: copper, annealed, with high flexibility, Class 5 stranding, according to NBR NM 280;
Insulation: HEPR 90 °C, meeting the physical requirements, by NBR 7286.
Sheath: PVC-Polyvinyl Chloride, in black color, meeting the physical requirements, by NBR 6251, for ST2 type.

Note: Dimensions shown are nominal and therefore they are subject to normal tolerances of manufacturing;

Identification of multi-core cables
2 cores: black and light blue;
3 cores: white, black and light blue;
4 cores: white, black, red and light blue.

Under request, cores with numbers identification can be supplied.

Cables with 2 conductors under request;

Note: In multi-core cables, when needed, is applied a filler material of PVC-Polyvinyl Chloride

Performance and benefits:
The high thermal stability of thermosetting insulation (HEPR), allows the operation of the conductor at the following temperature conditions:

Continuous Operation: 90 °C
Overload operation: 130 °C
Short Circuit condition: 250 °C

Due to the high conductor operating temperature due to the thermosetting insulation, this product has a larger current capacity when compared to conventional cables with thermoplastic insulation.
The sheath PVC-Polyvinyl Chloride besides the excellent resistance to abrasion and low friction coefficient, still allows low cost simple and safe installation, having non-spread and self-extinguishing flame characteristics, according to NBR NM-IEC 60332-1.

Notes: Dimensions data are nominal and therefore subject to normal tolerances of manufacturing process.

Nota:

Dimensões e parâmetros determinados com base nos valores nominais, portanto, sujeitos as tolerâncias previstas nas especificações e variações de fabricação.
Todos os desenhos, projetos, especificações, planos e detalhes de pesos, tamanhos e dimensões contidos na documentação técnica ou comercial da Nexans são apenas indicativos e não devem vincular a Nexans ou ser tratados como constituindo uma representação por parte da Nexans, estando sujeitos a uma revisão ou atualização sistêmica sem qualquer comunicação formal ou prévia, seguindo as normas referenciadas.

Importante:

1) PROPRIEDADE SOBRE DOCUMENTAÇÃO TÉCNICA: A propriedade sobre os desenhos, planos, manuais, diagramas, esquemas, informações, documentos etc. relativos aos produtos ofertados ou fornecidos ao cliente é da, e permanecerá com a, Nexans. Caso receba cópia de tais documentos, o cliente concorda em não usar tais desenhos e demais mencionados sem prévia e expressa autorização por escrito da Nexans.

2) CONFIDENCIALIDADE: O cliente não revelará a terceiros sem permissão prévia e por escrito da Nexans as informações relativas a esta documentação técnica, nem usará tais informações para outros fins que não aqueles relacionados com a execução da proposta (se aceita). Sem prejuízo da disposição acima, a Nexans poderá relevar informação para terceiras empresas que façam parte do mesmo grupo econômico da Nexans, para os fins da execuão desta proposta, se necessário.

Características

Características construtivas

Material do condutor

Cobre

Flexibilidade do condutor

Classe 5, flexível

Isolação

HEPR

Material da capa externa

PVC ST2

Cor

Preto

Sem Chumbo

Sim

Com condutor verde/amarelo

Não

Condutor neutro com seção reduzida para seções superiores a 16mm²

Não

Características dimensionais

Número de condutores

Seção nominal do condutor

95 mm²

Diâmetro do condutor

12,2 mm

Espessura da isolação

1,1 mm

Espessura da cobertura

1,3 mm

Diâmetro Externo

17,5 mm

Massa aprox.

942,3 kg/km

Seção do condutor neutro

- mm²

Características elétricas

Tensão

0,6/1 kV

Características mecânicas

Resistência mecânica a impactos

Bom

Flexibilidade do cabo

Excelente

Características de utilização

Temperatura ambiente, range

-5 ... 60 °C

Retardante à chama

IEC 60332-1

Raio min. de curvatura

5 (xD)

Temperatura máxima do condutor em serviço contínuo

90 °C

Temperatura máxima em regime de sobrecarga

130 °C

Temperatura máxima do condutor em curto-circuito

250 °C

Acondicionamento

Bobina

Recursos

Capacidade de Condução de Corrente

Capacidade de condução de corrente, em ampéres - 2 condutores carregados; Condutores e cabos com isolação em compostos termofixos (HEPR e XLPE); Temperatura no condutor: 90 °C; Temperatura ambiente: 30 °C
