Nexans AC/DC AL SOLAR 1/1kV

Aplicação:

Os cabos Nexans AC/DC AL solar 1/1kV são recomendados principalmente nas interligações de caixas de junção, e inversores AC/DC - Unidades de Condicionamento de Potência (UCP), nos arranjos e subarranjos fotovoltaicos e circuitos de aplicação.

Construção:

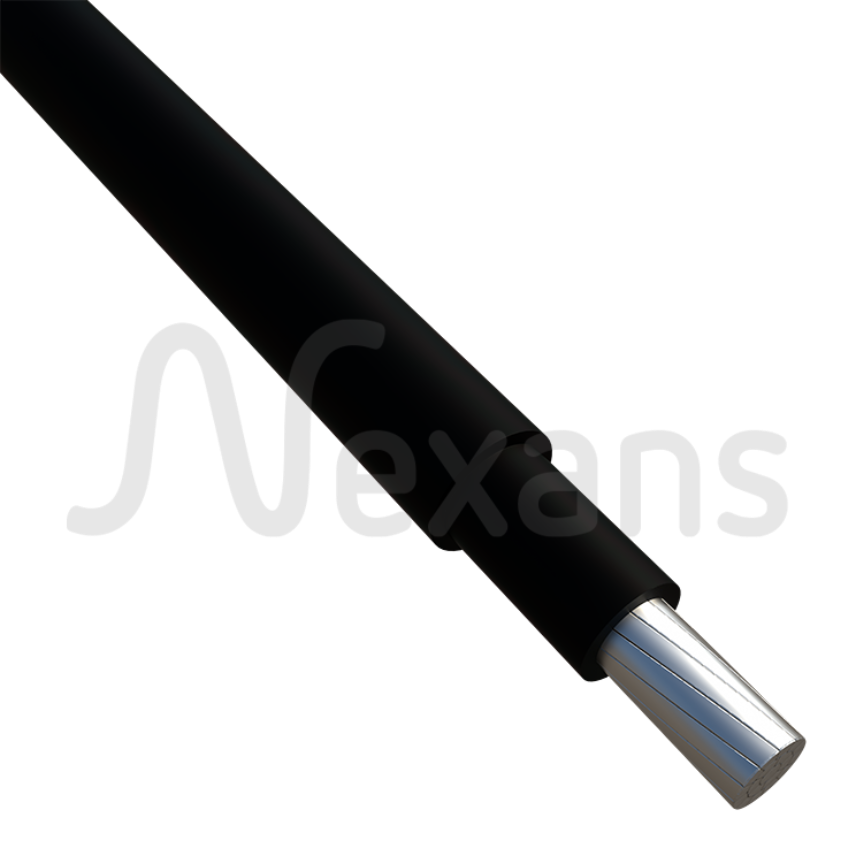

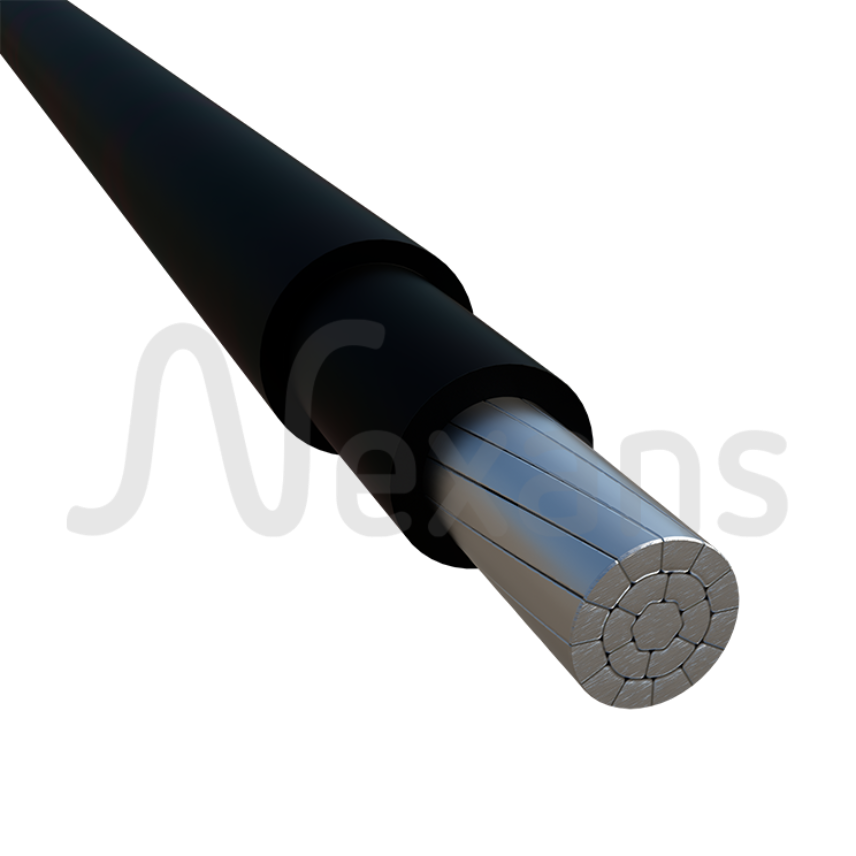

O cabo Nexans AC/DC AL solar 1/1kV é um cabo unipolar de potência, com condutor de alumínio, isolação em HEPR e cobertura em PVC com resistência a UVB, para tensões até  1 kV (1500 V DC).  Obs.: Para tensão entre condutores isolados, positivo e negativo, o cabo pode ficar submetido à tensão máxima de 1800 V em corrente contínua (1800 V DCMÁX).

1. Condutor: Formado por fios de alumínio, redondo compactado, classe 2, conforme NBR NM 280.
2. Isolação: Composto termofixo à base de etileno-propileno de alto módulo (HEPR), apropriado para temperatura de operação no condutor em regime permanente de até 90°C.
3. Cobertura: Camada extrudada de cloreto de polivinila – PVC (ST2), com características especiais de resistência à chama, resistente ao UVB e livre de chumbo (isento de metais pesados). Para atender condições mais severas em instalações subterrâneas, compostos base PE podem ser mais apropriados, em função do baixo coeficiente de atrito e estanqueidade.

Nota: Como opção o cabo Nexans AC/DC AL solar 1/1kV pode ser fornecido com isolação em XLPE.

Identificação:

São fornecidos na cor preta com marcação sequencial de metragem.

Regime de operação:

Os limites térmicos em regime de operação são conforme a ABNT NBR 6251.

Regime permanente: 90ºC
Regime de sobrecarga: 130ºC
Regime de curto-circuito: 250ºC
