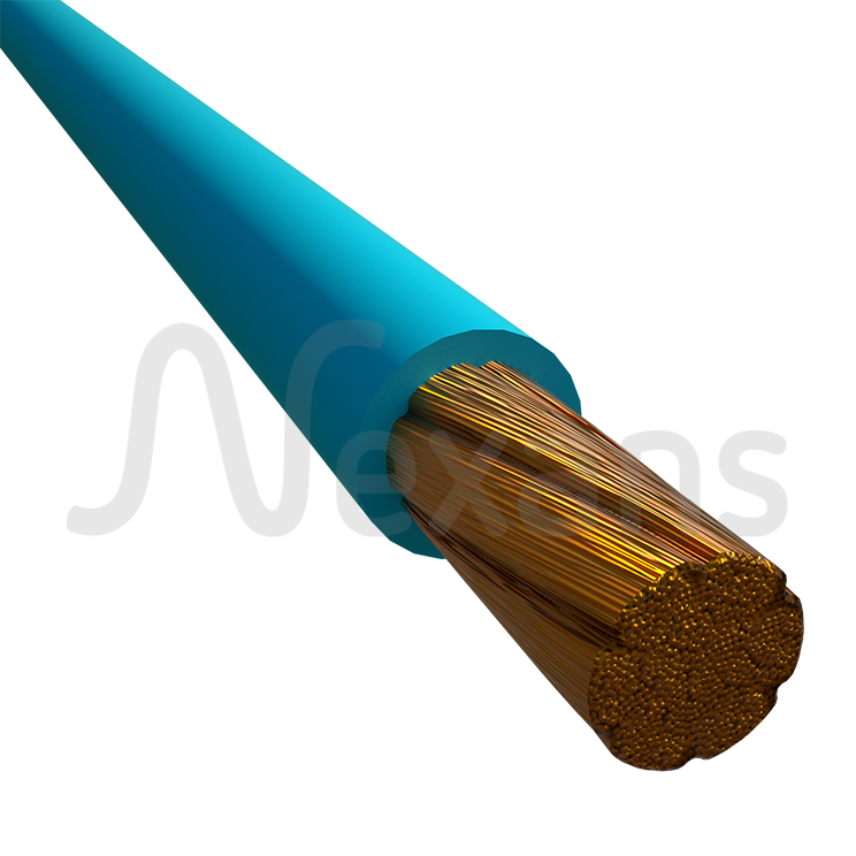

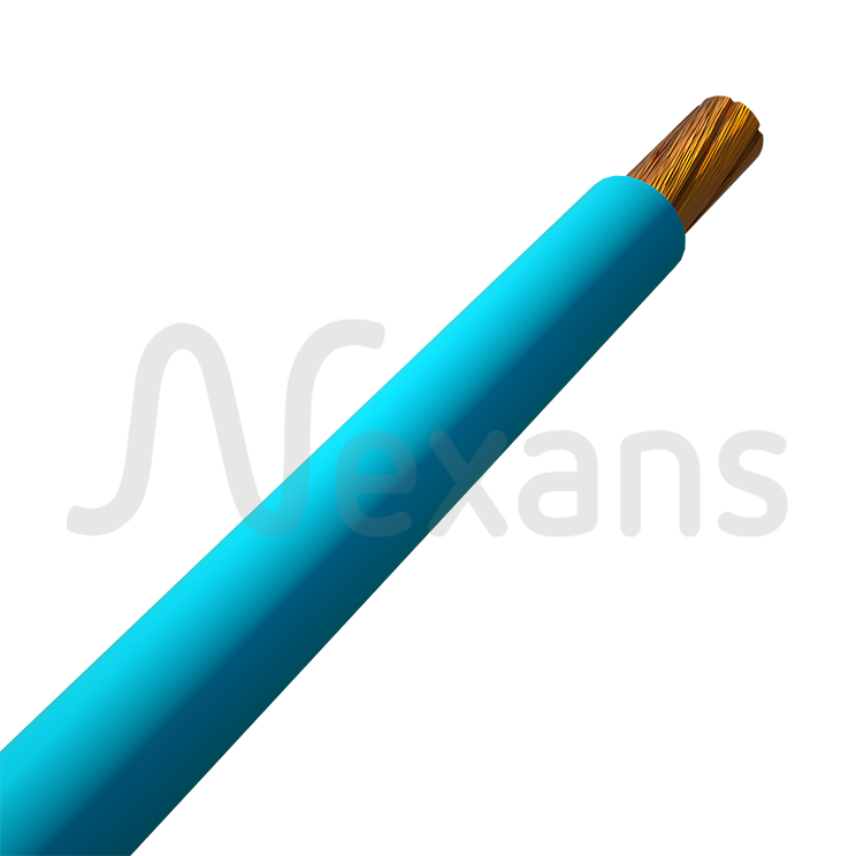

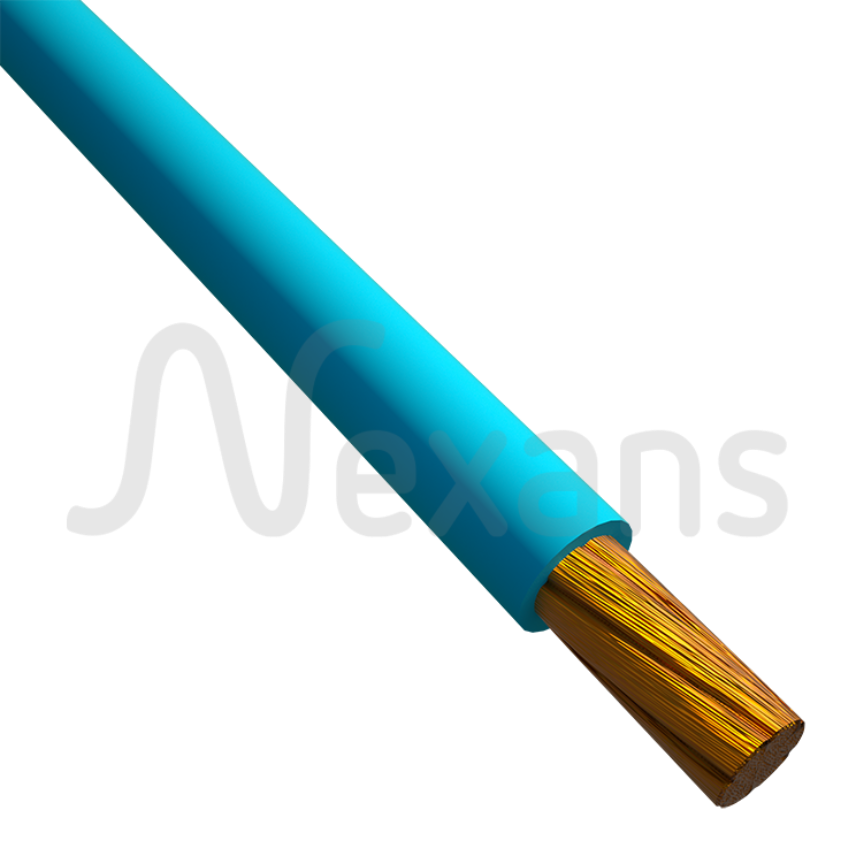

Nexans LSHF/A 450/750V
Nexans LSHF/A 450/750V
Nosso cabo Nexans LSHF/A 450/750V (antigo Afitox) oferece segurança e desempenho. Ele é projetado para atender às mais recentes e rigorosas exigências, oferecendo uma proteção superior com resistência à propagação do fogo e composição não halogenada, assegurando um ambiente mais seguro. Fabricados com cobre classe 5 e revestidos em composto poliolefínico termoplástico livre de halogênios, ele é feito para durar, mesmo nas condições mais desafiadoras. Com uma resistência térmica de até 70°C e tensão nominal de 450/750V, nossa gama abrange todas as suas necessidades, de 1x1mm² até 1x240mm². Opte pela qualidade, segurança e confiabilidade para suas instalações elétricas. Veja os detalhes técnicos a seguir:
Leia maisNexans LSHF/A 450/750V 1x1mm2
Referência Nexans
- Seção nominal do condutor: 1 mm²
- Diâmetro do condutor: 1,38 mm
- Espessura da isolação: 0,6 mm
- Diâmetro Externo: 2,7 mm
- Massa aprox.: 14,91 kg/km
Nexans LSHF/A 450/750V 1x1.5mm2
Referência Nexans
- Seção nominal do condutor: 1,5 mm²
- Diâmetro do condutor: 1,5 mm
- Espessura da isolação: 0,7 mm
- Diâmetro Externo: 3 mm
- Massa aprox.: 19,48 kg/km
Nexans LSHF/A 450/750V 1x2.5mm2
Referência Nexans
- Seção nominal do condutor: 2,5 mm²
- Diâmetro do condutor: 1,97 mm
- Espessura da isolação: 0,8 mm
- Diâmetro Externo: 4 mm
- Massa aprox.: 30,75 kg/km
Nexans LSHF/A 450/750V 1x4mm2
Referência Nexans
- Seção nominal do condutor: 4 mm²
- Diâmetro do condutor: 2,45 mm
- Espessura da isolação: 0,8 mm
- Diâmetro Externo: 4 mm
- Massa aprox.: 44,85 kg/km
Nexans LSHF/A 450/750V 1x6mm2
Referência Nexans
- Seção nominal do condutor: 6 mm²
- Diâmetro do condutor: 3,0 mm
- Espessura da isolação: 0,8 mm
- Diâmetro Externo: 5 mm
- Massa aprox.: 62,92 kg/km
Nexans LSHF/A 450/750V 1x10mm2
Referência Nexans
- Seção nominal do condutor: 10 mm²
- Diâmetro do condutor: 3,9 mm
- Espessura da isolação: 1,0 mm
- Diâmetro Externo: 6 mm
- Massa aprox.: 105,3 kg/km
Nexans LSHF/A 450/750V 1x16mm2
Referência Nexans
- Seção nominal do condutor: 16 mm²
- Diâmetro do condutor: 4,93 mm
- Espessura da isolação: 1,0 mm
- Diâmetro Externo: 7 mm
- Massa aprox.: 158,2 kg/km
Nexans LSHF/A 450/750V 1x25mm2
Referência Nexans
- Seção nominal do condutor: 25 mm²
- Diâmetro do condutor: 6,16 mm
- Espessura da isolação: 1,2 mm
- Diâmetro Externo: 9 mm
- Massa aprox.: 244,9 kg/km
Nexans LSHF/A 450/750V 1x35mm2
Referência Nexans
- Seção nominal do condutor: 35 mm²
- Diâmetro do condutor: 7,33 mm
- Espessura da isolação: 1,2 mm
- Diâmetro Externo: 10 mm
- Massa aprox.: 335,4 kg/km
Nexans LSHF/A 450/750V 1x50mm2
Referência Nexans
- Seção nominal do condutor: 50 mm²
- Diâmetro do condutor: 9,0 mm
- Espessura da isolação: 1,4 mm
- Diâmetro Externo: 12 mm
- Massa aprox.: 480,8 kg/km
Nexans LSHF/A 450/750V 1x70mm2
Referência Nexans
- Seção nominal do condutor: 70 mm²
- Diâmetro do condutor: 10,75 mm
- Espessura da isolação: 1,4 mm
- Diâmetro Externo: 14 mm
- Massa aprox.: 665,8 kg/km
Nexans LSHF/A 450/750V 1x95mm2
Referência Nexans
- Seção nominal do condutor: 95 mm²
- Diâmetro do condutor: 12,2 mm
- Espessura da isolação: 1,6 mm
- Diâmetro Externo: 16 mm
- Massa aprox.: 904,7 kg/km
Nexans LSHF/A 450/750V 1x120mm2
Referência Nexans
- Seção nominal do condutor: 120 mm²
- Diâmetro do condutor: 13,82 mm
- Espessura da isolação: 1,6 mm
- Diâmetro Externo: 17,5 mm
- Massa aprox.: 1130 kg/km
Nexans LSHF/A 450/750V 1x150mm2
Referência Nexans
- Seção nominal do condutor: 150 mm²
- Diâmetro do condutor: 15,24 mm
- Espessura da isolação: 1,8 mm
- Diâmetro Externo: 19,5 mm
- Massa aprox.: 1406 kg/km
Nexans LSHF/A 450/750V 1x185mm2
Referência Nexans
- Seção nominal do condutor: 185 mm²
- Diâmetro do condutor: 16,98 mm
- Espessura da isolação: 2,0 mm
- Diâmetro Externo: 22 mm
- Massa aprox.: 1708 kg/km
Nexans LSHF/A 450/750V 1x240mm2
Referência Nexans
- Seção nominal do condutor: 240 mm²
- Diâmetro do condutor: 19,76 mm
- Espessura da isolação: 2,2 mm
- Diâmetro Externo: 25 mm
- Massa aprox.: 2252 kg/km
Descrição
Descrição
Padrões
-
ProductABNT NBR 13248; ABNT NBR 13570; ABNT NBR NM 280
-
InstallationABNT NBR 5410
-
TestABNT NBR NM-IEC 60332-3-24
Aplicação:
Os cabos Nexans LSHF/A 450/750V, por apresentarem características retardantes ao fogo associado à baixa emissão de fumaça e gases tóxicos -que representam os maiores riscos em um incêndio. São indicados para instalações em locais com alta densidade de ocupação de pessoas e condições de fuga difíceis tais como: shopping centers, hospitais, cinemas, teatros, hotéis, torres comerciais e/ou residenciais, metrô, centro de convenções, bem como em áreas de eletrônica e de computação, conforme recomendação da NBR 5410 e NBR 13570 aplicáveis aos condutores isolados com respectivas restrições de instalação.
Construção:
- Condutor: Formados por fios de cobre nu, condutividade mínima 100% IACS, têmpera mole, atendendo à classe 5 de encordoamento.
- Isolação: Composto termoplástico poliolefínico, não halogenado (70°C), nas cores: preto, branco, azul-claro, vermelho, verde, verde/amarelo e amarelo.
Regime de operação:
Os limites térmicos em regime de operação são conforme a ABNT NBR 13248.
Regime permanente: 70ºC
Regime de sobrecarga: 100ºC
Regime de curto-circuito: 160ºC
Nota:
- Dimensões e parâmetros determinados com base nos valores nominais, portanto, sujeitos as tolerâncias previstas nas especificações e variações de fabricação.
- Todos os desenhos, projetos, especificações, planos e detalhes de pesos, tamanhos e dimensões contidos na documentação técnica ou comercial da Nexans são apenas indicativos e não devem vincular a Nexans ou ser tratados como constituindo uma representação por parte da Nexans, estando sujeitos a uma revisão ou atualização sistêmica sem qualquer comunicação formal ou prévia, seguindo as normas referenciadas.
Importante:
1) PROPRIEDADE SOBRE DOCUMENTAÇÃO TÉCNICA: A propriedade sobre os desenhos, planos, manuais, diagramas, esquemas, informações, documentos etc. relativos aos produtos ofertados ou fornecidos ao cliente é da, e permanecerá com a, Nexans. Caso receba cópia de tais documentos, o cliente concorda em não usar tais desenhos e demais mencionados sem prévia e expressa autorização por escrito da Nexans.
2) CONFIDENCIALIDADE: O cliente não revelará a terceiros sem permissão prévia e por escrito da Nexans as informações relativas a esta documentação técnica, nem usará tais informações para outros fins que não aqueles relacionados com a execução da proposta (se aceita). Sem prejuízo da disposição acima, a Nexans poderá relevar informação para terceiras empresas que façam parte do mesmo grupo econômico da Nexans, para os fins da execuão desta proposta, se necessário.
Características
Características
Características construtivas
Características construtivas
Características dimensionais
Características dimensionais
Características elétricas
Características elétricas
Características mecânicas
Características mecânicas
Características de utilização
Características de utilização
Recursos
Recursos
Capacidade de Condução de Corrente
Condutor de Cobre com Isolação em composto poliolefínico termoplástico livre de halogênios - 2 condutores carregados;
Temperatura do condutor: 70 °C;
Temperatura ambiente: 30 °C
Seção nominal do condutor |
|
---|---|
mm² | Cu |
1.5 | 17.5 |
2.5 | 24.0 |
4.0 | 32.0 |
6.0 | 41.0 |
10.0 | 57.0 |
16.0 | 76.0 |
25.0 | 101.0 |
35.0 | 125.0 |
50.0 | 151.0 |
70.0 | 192.0 |
95.0 | 232.0 |
120.0 | 269.0 |
150.0 | 309.0 |
185.0 | 353.0 |
240.0 | 415.0 |
B1 - Condutores isolados em eletroduto aparente de seção circular sobre parede, eletroduto contido em canaleta ventilada embutida no piso, eletroduto contido em canaleta fechada com percurso horizontal ou vertical, eletroduto em espaço de construção e eletroduto embutido em alvenaria. |
Current capacity table PVC insulation single core single phase
Seção nominal do condutor | A1 - Insulated conductors in conduit in a thermally insulated wall | B1 - Insulated conductors in conduit on a wooden wall | C - Single-core or multi-core cable on a wooden wall | D1 - Single-core or Multicore cable in ducts in the ground | D2 - Single-core or Multicore cables designed to be buried directly in the ground | F - Single-core flat cables, touching in open air | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
0.5 | 7.0 | 0.0 | 9.0 | 0.0 | 10.0 | 0.0 | 12.0 | 0.0 | 0.0 | 0.0 | 11.0 | 0.0 |
0.75 | 9.0 | 0.0 | 11.0 | 0.0 | 13.0 | 0.0 | 15.0 | 0.0 | 0.0 | 0.0 | 14.0 | 0.0 |
1.0 | 11.0 | 0.0 | 14.0 | 0.0 | 15.0 | 0.0 | 18.0 | 0.0 | 0.0 | 0.0 | 17.0 | 0.0 |
1.5 | 14.5 | 0.0 | 17.5 | 0.0 | 19.5 | 0.0 | 22.0 | 0.0 | 22.0 | 0.0 | 22.0 | 0.0 |
2.5 | 19.5 | 0.0 | 24.0 | 0.0 | 27.0 | 0.0 | 29.0 | 0.0 | 28.0 | 0.0 | 31.0 | 0.0 |
4.0 | 26.0 | 0.0 | 32.0 | 0.0 | 36.0 | 0.0 | 37.0 | 0.0 | 38.0 | 0.0 | 41.0 | 0.0 |
6.0 | 34.0 | 0.0 | 41.0 | 0.0 | 46.0 | 0.0 | 46.0 | 0.0 | 48.0 | 0.0 | 53.0 | 0.0 |
10.0 | 46.0 | 0.0 | 57.0 | 0.0 | 63.0 | 0.0 | 60.0 | 0.0 | 64.0 | 0.0 | 73.0 | 0.0 |
16.0 | 61.0 | 48.0 | 76.0 | 60.0 | 85.0 | 66.0 | 78.0 | 61.0 | 83.0 | 63.0 | 99.0 | 73.0 |
25.0 | 80.0 | 63.0 | 101.0 | 79.0 | 112.0 | 83.0 | 99.0 | 77.0 | 110.0 | 82.0 | 131.0 | 98.0 |
35.0 | 99.0 | 77.0 | 125.0 | 97.0 | 138.0 | 103.0 | 119.0 | 93.0 | 132.0 | 98.0 | 162.0 | 122.0 |
50.0 | 119.0 | 93.0 | 151.0 | 118.0 | 168.0 | 125.0 | 140.0 | 109.0 | 156.0 | 117.0 | 196.0 | 149.0 |
70.0 | 151.0 | 118.0 | 192.0 | 150.0 | 213.0 | 160.0 | 173.0 | 135.0 | 192.0 | 145.0 | 251.0 | 192.0 |
95.0 | 182.0 | 142.0 | 232.0 | 181.0 | 258.0 | 195.0 | 204.0 | 159.0 | 230.0 | 173.0 | 304.0 | 235.0 |
120.0 | 210.0 | 164.0 | 269.0 | 210.0 | 299.0 | 226.0 | 231.0 | 180.0 | 261.0 | 200.0 | 352.0 | 273.0 |
150.0 | 240.0 | 189.0 | 309.0 | 234.0 | 344.0 | 261.0 | 261.0 | 204.0 | 293.0 | 224.0 | 406.0 | 316.0 |
185.0 | 273.0 | 215.0 | 353.0 | 266.0 | 392.0 | 298.0 | 292.0 | 228.0 | 331.0 | 255.0 | 463.0 | 363.0 |
240.0 | 321.0 | 252.0 | 415.0 | 312.0 | 461.0 | 352.0 | 336.0 | 262.0 | 382.0 | 298.0 | 546.0 | 430.0 |
300.0 | 367.0 | 289.0 | 477.0 | 358.0 | 530.0 | 406.0 | 379.0 | 296.0 | 427.0 | 336.0 | 629.0 | 497.0 |
400.0 | 438.0 | 345.0 | 571.0 | 446.0 | 634.0 | 488.0 | 478.0 | 366.0 | 0.0 | 0.0 | 754.0 | 600.0 |
500.0 | 502.0 | 396.0 | 656.0 | 512.0 | 729.0 | 563.0 | 540.0 | 414.0 | 0.0 | 0.0 | 868.0 | 694.0 |
630.0 | 578.0 | 456.0 | 758.0 | 592.0 | 843.0 | 653.0 | 614.0 | 471.0 | 0.0 | 0.0 | 1005.0 | 808.0 |
800.0 | 669.0 | 529.0 | 881.0 | 687.0 | 978.0 | 761.0 | 700.0 | 537.0 | 0.0 | 0.0 | 1169.0 | 944.0 |
1000.0 | 797.0 | 607.0 | 1012.0 | 790.0 | 1125.0 | 878.0 | 792.0 | 607.0 | 0.0 | 0.0 | 0.0 | 0.0 |
