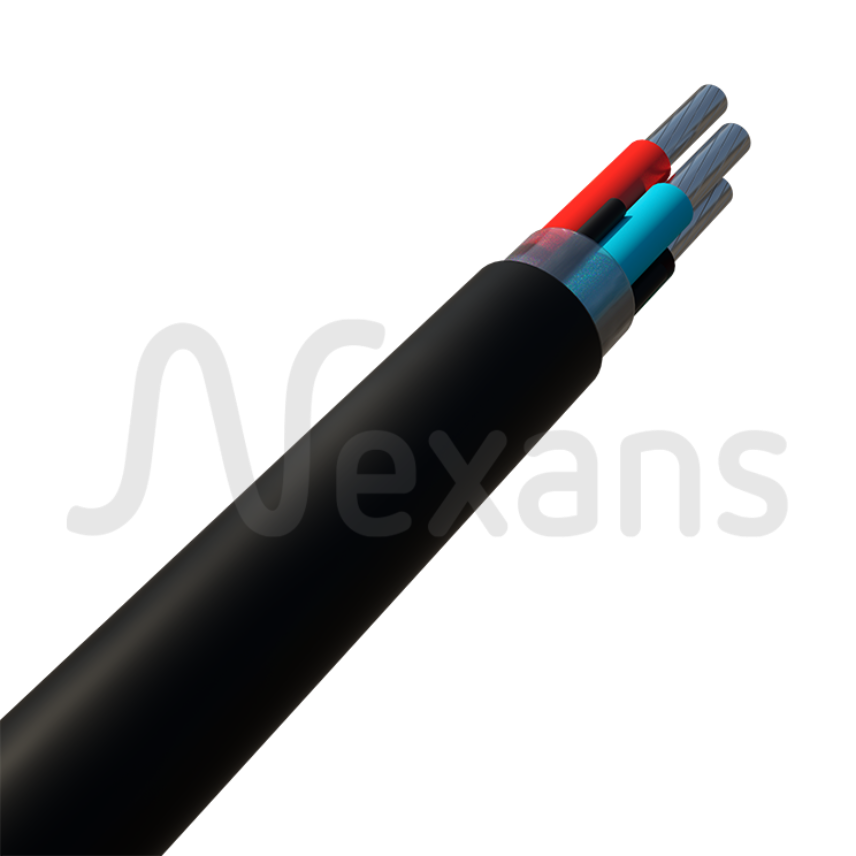

Cabos de Alumínio Isolados em XLPE com Cobertura em PVC - 4 condutores

Produtos

10mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 10 mm²
  • Número de fios de alumínio: 7
  • Diâmetro do condutor: 4,1 mm
  • Espessura nominal da isolação: 0,7 mm
  • Espessura nominal da cobertura: 1,3 mm
  • Diâmetro Externo: 17,5 mm
  • Massa aproximada: 365 kg/km



16mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 16 mm²
  • Número de fios de alumínio: 7
  • Diâmetro do condutor: 4,7 mm
  • Espessura nominal da isolação: 0,7 mm
  • Espessura nominal da cobertura: 1,3 mm
  • Diâmetro Externo: 19 mm
  • Massa aproximada: 460 kg/km



25mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 25 mm²
  • Número de fios de alumínio: 7
  • Diâmetro do condutor: 5,9 mm
  • Espessura nominal da isolação: 0,9 mm
  • Espessura nominal da cobertura: 1,5 mm
  • Diâmetro Externo: 23,5 mm
  • Massa aproximada: 700 kg/km



35mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 35 mm²
  • Número de fios de alumínio: 7
  • Diâmetro do condutor: 7,0 mm
  • Espessura nominal da isolação: 0,9 mm
  • Espessura nominal da cobertura: 1,5 mm
  • Diâmetro Externo: 26,5 mm
  • Massa aproximada: 905 kg/km



50mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 50 mm²
  • Número de fios de alumínio: 19
  • Diâmetro do condutor: 8,1 mm
  • Espessura nominal da isolação: 1,0 mm
  • Espessura nominal da cobertura: 1,7 mm
  • Diâmetro Externo: 30 mm
  • Massa aproximada: 1180 kg/km



70mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 70 mm²
  • Número de fios de alumínio: 19
  • Diâmetro do condutor: 9,8 mm
  • Espessura nominal da isolação: 1,1 mm
  • Espessura nominal da cobertura: 1,8 mm
  • Diâmetro Externo: 35 mm
  • Massa aproximada: 1600 kg/km



95mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 95 mm²
  • Número de fios de alumínio: 19
  • Diâmetro do condutor: 11,5 mm
  • Espessura nominal da isolação: 1,1 mm
  • Espessura nominal da cobertura: 1,9 mm
  • Diâmetro Externo: 39 mm
  • Massa aproximada: 2070 kg/km



120mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 120 mm²
  • Número de fios de alumínio: 37
  • Diâmetro do condutor: 12,9 mm
  • Espessura nominal da isolação: 1,2 mm
  • Espessura nominal da cobertura: 2,1 mm
  • Diâmetro Externo: 44 mm
  • Massa aproximada: 2620 kg/km



150mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 150 mm²
  • Número de fios de alumínio: 37
  • Diâmetro do condutor: 14,3 mm
  • Espessura nominal da isolação: 1,4 mm
  • Espessura nominal da cobertura: 2,2 mm
  • Diâmetro Externo: 49 mm
  • Massa aproximada: 3200 kg/km



185mm2

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Seção transversal do condutor: 185 mm²
  • Número de fios de alumínio: 37
  • Diâmetro do condutor: 16,0 mm
  • Espessura nominal da isolação: 1,6 mm
  • Espessura nominal da cobertura: 2,4 mm
  • Diâmetro Externo: 54,5 mm
  • Massa aproximada: 3980 kg/km



Descrição

Descrição

Padrões

  • Nacional
    ABNT NBR 7287/92
Aplicações

Os cabos isolados com cobertura são recomendados para circuitos de alimentação e distribuição de energia elétrica desde as subestações e instalações industriais de grande porte até pequenos edifícios comerciais.

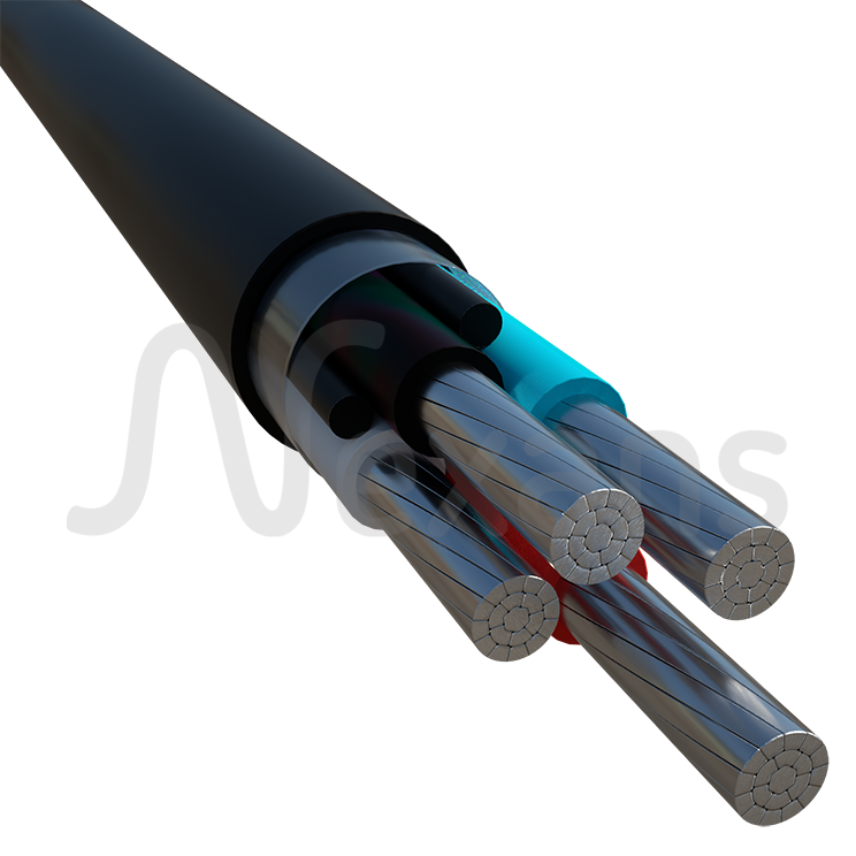

Dados Construtivos

1) Condutor
Fios de alumínio, encordoamento classe 2.

2) Isolação
Polietileno Reticulado (XLPE), para 90°C.

3) Identificação
Os condutores são identificados pelas cores branca, azul, preta e vermelha



Classe de Tensão:

0,6/1kV



Temperatura de Operação:

Regime normal: 90°C, Sobrecarga: 130°C e Curto-circuito: 250°C

Catacterísticas

Catacterísticas

Características construtivas

Características construtivas

Isolação
XLPE (chemical)
Cobertura
PVC

Características elétricas

Características elétricas

Tensão
0,6 / 1 kV

Características de utilização

Características de utilização

Acondicionamento
Bobina
