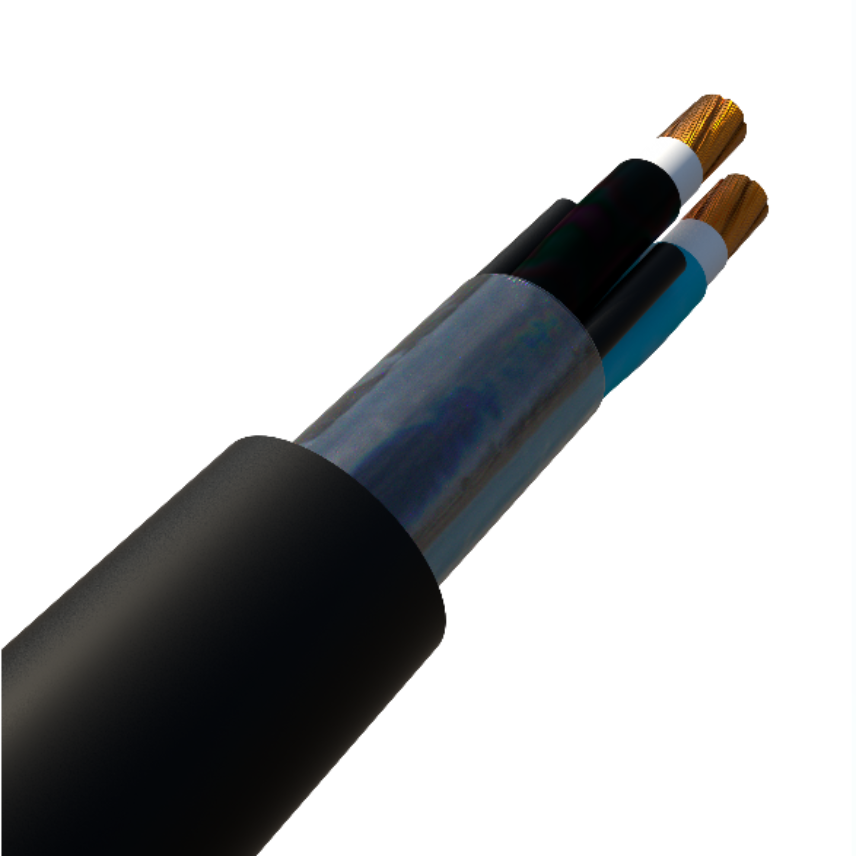

Nexans HEPR-SHF1 0.6/1kV 2x70mm2

O Cabo Nexans HEPR-SHF1 0,6/1kV (anteriormente Afitox EP90) permite elevar o padrão de suas instalações elétricas. Ele oferece uma proteção superior com resistência à radiação ultravioleta e à propagação do fogo, e composição não halogenada, assegurando um ambiente mais seguro. O condutor flexível de cobre, classe 5, uma escolha superior para quem busca eficiência e segurança. Isolado em HEPR de alta qualidade e protegido por uma cobertura em SHF1, este cabo é projetado para resistir às condições mais exigentes. Com uma tolerância térmica de até 90°C e capacidade de 0,6/1 kV, ele adapta-se perfeitamente a uma ampla gama de aplicações industriais e de construção civil. Ele é particularmente indicado para as ambientes com alta concentração de pessoas. Ele é disponível em seções de 1,5 mm² a 500 mm², conforme o número de condutores (de 1 a 5). Veja os detalhes técnicos a seguir:

Descrição

Padrões

Product

ABNT NBR 13248; ABNT NBR 13570; ABNT NBR NM 280
Installation

ABNT NBR 5410
Test

ABNT NBR NM-IEC 60332-3-24

Aplicação:

Os cabos Nexans HEPR-SHF1 0,6/1kV, por apresentarem características retardantes ao fogo associado à baixa emissão de fumaça e gases tóxicos -que representam os maiores riscos em um incêndio. São indicados para instalações em locais com alta densidade de ocupação de pessoas e condições de fuga difíceis. Eles estão particularmente indicado para edifícios tais como: shopping centers, hospitais, cinemas, teatros, hotéis, torres comerciais e/ou residenciais, metrô, centro de convenções, bem como em áreas de eletrônica e de computação, conforme recomendação da NBR 5410 e NBR 13570.

Construção:

Condutor: Formados por fios de cobre nu, condutividade mínima 100% IACS, têmpera mole, atendendo à classe 5 de encordoamento.
Isolação: Composto etilenopropileno de alto módulo (HEPR), para temperatura máxima de 90ºC em regime permanente.
Nos cabos multipolares, quando necessário é aplicado um enchimento poliolefínico não halogenado.
Separador: Fita de poliéster (quando aplicável).
Cobertura: Composto termoplástico não halogenado, tipo SHF1, na cor preta.

Identificação:

As veias são identificadas por cores da isolação conforme a seguir:

2 veias: preta e azul claro;
3 veias: preta, azul claro e verde ou preta, azul claro e branca;
4 veias: preta, vermelha, azul claro e verde ou preta, azul claro, branca e vermelha;
5 veias: preta, branca, vermelha, azul claro e verde.

Nota: Outras cores poderas ser avaliadas mediante consulta.

Regime de operação:

Os limites térmicos em regime de operação são conforme a ABNT NBR 6251.

Regime permanente: 90ºC
Regime de sobrecarga: 130ºC
Regime de curto-circuito: 250ºC

Nota:

Dimensões e parâmetros determinados com base nos valores nominais, portanto, sujeitos as tolerâncias previstas nas especificações e variações de fabricação.
Todos os desenhos, projetos, especificações, planos e detalhes de pesos, tamanhos e dimensões contidos na documentação técnica ou comercial da Nexans são apenas indicativos e não devem vincular a Nexans ou ser tratados como constituindo uma representação por parte da Nexans, estando sujeitos a uma revisão ou atualização sistêmica sem qualquer comunicação formal ou prévia, seguindo as normas referenciadas.

Importante:

1) PROPRIEDADE SOBRE DOCUMENTAÇÃO TÉCNICA: A propriedade sobre os desenhos, planos, manuais, diagramas, esquemas, informações, documentos etc. relativos aos produtos ofertados ou fornecidos ao cliente é da, e permanecerá com a, Nexans. Caso receba cópia de tais documentos, o cliente concorda em não usar tais desenhos e demais mencionados sem prévia e expressa autorização por escrito da Nexans.

2) CONFIDENCIALIDADE: O cliente não revelará a terceiros sem permissão prévia e por escrito da Nexans as informações relativas a esta documentação técnica, nem usará tais informações para outros fins que não aqueles relacionados com a execução da proposta (se aceita). Sem prejuízo da disposição acima, a Nexans poderá relevar informação para terceiras empresas que façam parte do mesmo grupo econômico da Nexans, para os fins da execuão desta proposta, se necessário.

Características

Características construtivas

Material do condutor

Cobre

Flexibilidade do condutor

Classe 5, flexível

Isolação

HEPR

Material da capa externa

SHF1

Cor

Preto

Livre de halogênio

Sim

Com condutor verde/amarelo

Não

Condutor neutro com seção reduzida para seções superiores a 16mm²

Não

Características dimensionais

Número de condutores

Seção nominal do condutor

70 mm²

Diâmetro do condutor

10,75 mm

Espessura da isolação

1,1 mm

Espessura da cobertura

1,6 mm

Diâmetro Externo

26 mm

Massa aprox.

1202 kg/km

Seção do condutor neutro

- mm²

Características elétricas

Tensão

0,6/1 kV

Características mecânicas

Flexibilidade do cabo

Excelente

Características de utilização

Temperatura ambiente, range

-5 ... 60 °C

Retardante à chama

IEC 60332-3-24 (cat C)

Densidade da fumaça

Baixa emissão

Emissão de gases tóxicos

Isento

Resistência à radiação ultravioleta

Sim

Temperatura máxima do condutor em serviço contínuo

90 °C

Temperatura máxima em regime de sobrecarga

130 °C

Temperatura máxima do condutor em curto-circuito

250 °C

Acondicionamento

Bobina

Recursos

Capacidade de Condução de Corrente

Capacidade de condução de corrente, em ampéres - 2 condutores carregados; Condutores e cabos com isolação em compostos termofixos (HEPR e XLPE); Temperatura no condutor: 90 °C; Temperatura ambiente: 30 °C
