Cabos de Alumínio com Alma de Aço Extra Forte - CAA

Produtos

CAA (ACSR) Grouse

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Tipo de cabo: Grouse
  • Bitola: 80 kcmil
  • Seção transversal de alumínio: 40,54 mm²
  • Seção nominal do condutor: 54,66 mm²
  • Número de fios de alumínio: 8
  • Diâmetro dos fios de alumínio: 2,54 mm
  • Número de fios de aço: 1
  • Diâmetro dos fios de aço: 2,54 mm
  • Diâmetro do condutor: 9,32 mm
  • Massa aprox.: 221,7 kg/km
  • Diâmetro externo: 9,32 mm



CAA (ACSR) Petrel

Referência Nexans 64684

  • Acondicionamento: Comprimento cortado (m)
  • Tipo de cabo: Petrel
  • Bitola: 101,8 kcmil
  • Seção transversal de alumínio: 51,61 mm²
  • Seção nominal do condutor: 81,71 mm²
  • Número de fios de alumínio: 12
  • Diâmetro dos fios de alumínio: 2,34 mm
  • Número de fios de aço: 7
  • Diâmetro dos fios de aço: 2,34 mm
  • Diâmetro do condutor: 11,7 mm
  • Massa aprox.: 377,5 kg/km
  • Diâmetro externo: 11,7 mm



CAA (ACSR) Minorca

Referência Nexans 68378

  • Acondicionamento: Comprimento cortado (m)
  • Tipo de cabo: Minorca
  • Bitola: 110,8 kcmil
  • Seção transversal de alumínio: 56,11 mm²
  • Seção nominal do condutor: 88,84 mm²
  • Número de fios de alumínio: 12
  • Diâmetro dos fios de alumínio: 2,44 mm
  • Número de fios de aço: 7
  • Diâmetro dos fios de aço: 2,44 mm
  • Diâmetro do condutor: 12,2 mm
  • Massa aprox.: 411,2 kg/km
  • Diâmetro externo: 12,2 mm



CAA (ACSR) Leghorn

Referência Nexans 64698

  • Acondicionamento: Comprimento cortado (m)
  • Tipo de cabo: Leghorn
  • Bitola: 134,6 kcmil
  • Seção transversal de alumínio: 68,2 mm²
  • Seção nominal do condutor: 107,98 mm²
  • Número de fios de alumínio: 12
  • Diâmetro dos fios de alumínio: 2,69 mm
  • Número de fios de aço: 7
  • Diâmetro dos fios de aço: 2,69 mm
  • Diâmetro do condutor: 13,45 mm
  • Massa aprox.: 499,1 kg/km
  • Diâmetro externo: 13,45 mm



CAA (ACSR) Guinea

Referência Nexans 68386

  • Acondicionamento: Comprimento cortado (m)
  • Tipo de cabo: Guinea
  • Bitola: 159 kcmil
  • Seção transversal de alumínio: 80,36 mm²
  • Seção nominal do condutor: 127,24 mm²
  • Número de fios de alumínio: 12
  • Diâmetro dos fios de alumínio: 2,92 mm
  • Número de fios de aço: 7
  • Diâmetro dos fios de aço: 2,92 mm
  • Diâmetro do condutor: 14,6 mm
  • Massa aprox.: 588,8 kg/km
  • Diâmetro externo: 14,6 mm



CAA (ACSR) Dotterel

Referência Nexans 64692

  • Acondicionamento: Comprimento cortado (2000m)
  • Tipo de cabo: Dotterel
  • Bitola: 176,9 kcmil
  • Seção transversal de alumínio: 89,41 mm²
  • Seção nominal do condutor: 141,56 mm²
  • Número de fios de alumínio: 12
  • Diâmetro dos fios de alumínio: 3,08 mm
  • Número de fios de aço: 7
  • Diâmetro dos fios de aço: 3,08 mm
  • Diâmetro do condutor: 15,4 mm
  • Massa aprox.: 654,3 kg/km
  • Diâmetro externo: 15,4 mm



CAA (ACSR) Dorking

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Tipo de cabo: Dorking
  • Bitola: 190,8 kcmil
  • Seção transversal de alumínio: 96,51 mm²
  • Seção nominal do condutor: 152,81 mm²
  • Número de fios de alumínio: 12
  • Diâmetro dos fios de alumínio: 3,2 mm
  • Número de fios de aço: 7
  • Diâmetro dos fios de aço: 3,2 mm
  • Diâmetro do condutor: 16,0 mm
  • Massa aprox.: 707,2 kg/km
  • Diâmetro externo: 16,0 mm



CAA (ACSR) Auk

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Tipo de cabo: Auk
  • Bitola: 203 kcmil
  • Seção transversal de alumínio: 102,86 mm²
  • Seção nominal do condutor: 130,64 mm²
  • Número de fios de alumínio: 8
  • Diâmetro dos fios de alumínio: 4,046 mm
  • Número de fios de aço: 7
  • Diâmetro dos fios de aço: 4,046 mm
  • Diâmetro do condutor: 14,8 mm
  • Massa aprox.: 502 kg/km
  • Diâmetro externo: 14,8 mm



CAA (ACSR) Brahma

Referência Nexans

  • Acondicionamento: Comprimento cortado (m)
  • Tipo de cabo: Brahma
  • Bitola: 203,2 kcmil
  • Seção transversal de alumínio: 102,79 mm²
  • Seção nominal do condutor: 194,57 mm²
  • Número de fios de alumínio: 16
  • Diâmetro dos fios de alumínio: 2,86 mm
  • Número de fios de aço: 19
  • Diâmetro dos fios de aço: 2,86 mm
  • Diâmetro do condutor: 18,12 mm
  • Massa aprox.: 1003,1 kg/km
  • Diâmetro externo: 18,12 mm



CAA (ACSR) Cochin

Referência Nexans 64683

  • Acondicionamento: Comprimento cortado (m)
  • Tipo de cabo: Cochin
  • Bitola: 211,3 kcmil
  • Seção transversal de alumínio: 107,04 mm²
  • Seção nominal do condutor: 169,48 mm²
  • Número de fios de alumínio: 12
  • Diâmetro dos fios de alumínio: 3,37 mm
  • Número de fios de aço: 7
  • Diâmetro dos fios de aço: 3,37 mm
  • Diâmetro do condutor: 16,85 mm
  • Massa aprox.: 783,6 kg/km
  • Diâmetro externo: 16,85 mm



Descrição

Descrição

Padrões

  • Nacional
    ABNT NBR 7270/88

O uso do alumínio como um material para condutores elétricos tem grande desenvolvimento principalmente por suas propriedades elétricas. No entanto, os condutores de alumínio para a maioria das linhas de transmissão com vãos longos, necessitam de um reforço mecânico adicional. Para reforçar o condutor, são usados fios de aço galvanizado na alma dos cabos CAA.



APLICAÇÕES

É muito usado em linhas de transmissão aéreas e também em linhas de distribuição primária e secundária.



CONSTRUÇÃO

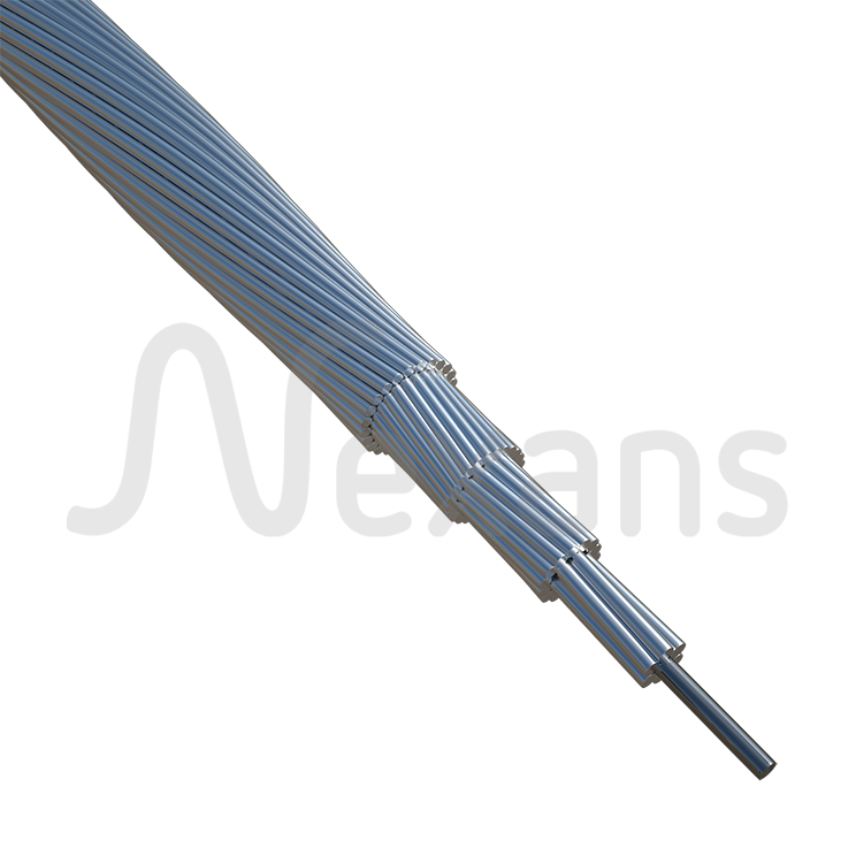

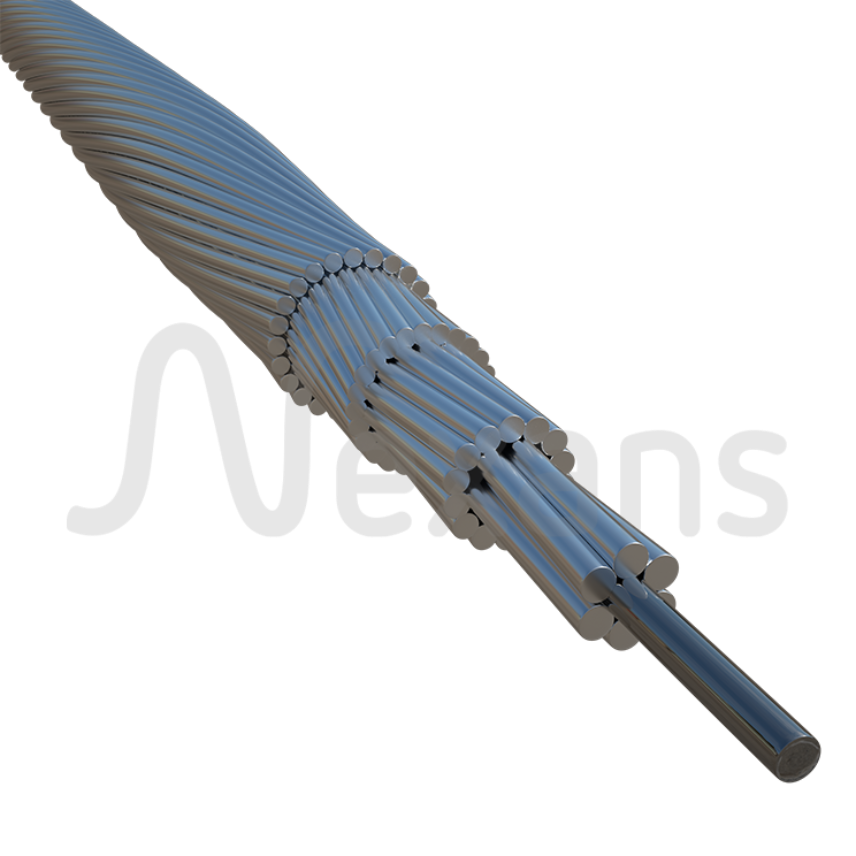

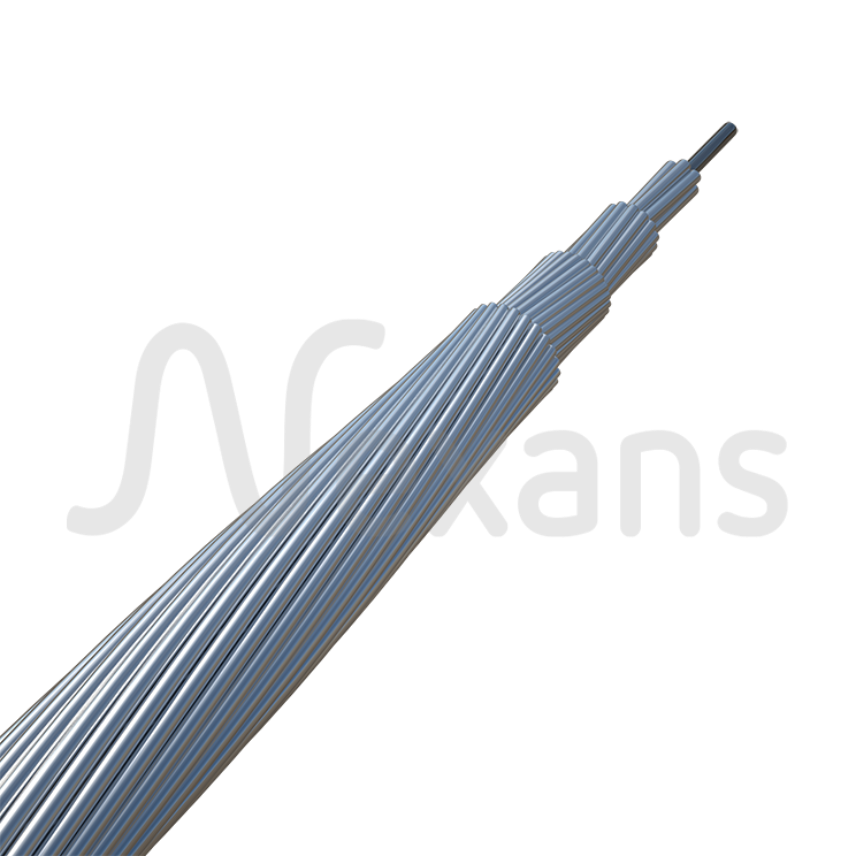

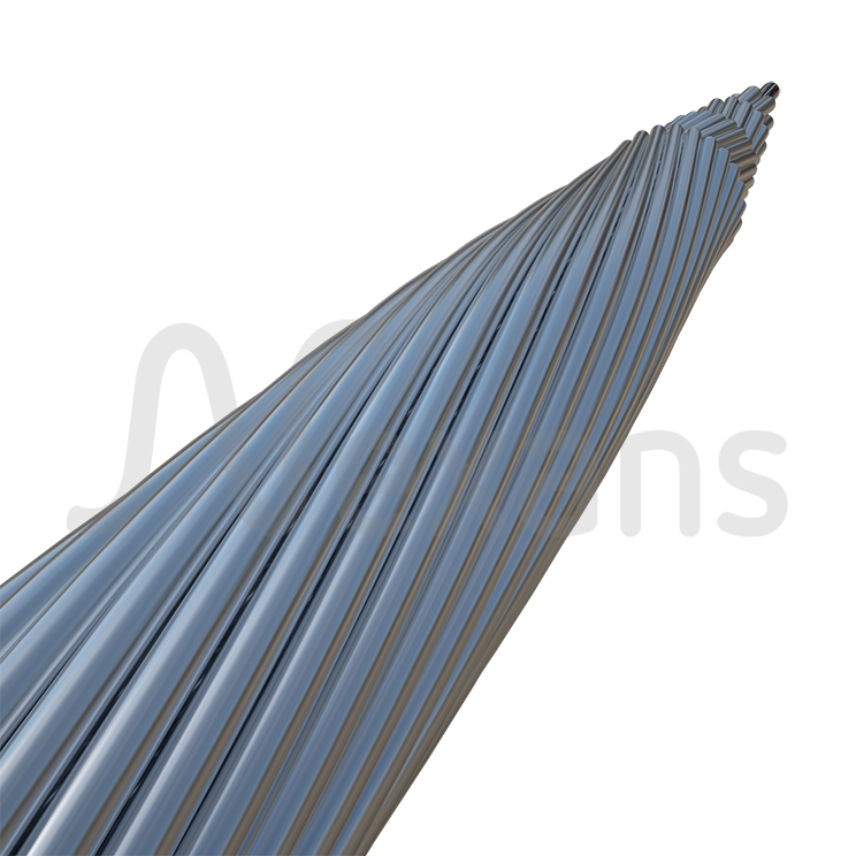

O cabo CAA é um condutor encordoado concentricamente com uma ou mais coroas de fios de alumínio 1350-H19 sobre a alma de aço. A alma pode ser fio sólido ou encordoado dependendo da seção transversal. Fio de aço está disponível nas classes de galvanização A e B.

O cabo CAA de acordo com os requisitos elétricos e mecânicos das linhas de transmissão ou distribuição, podem fornecer um projeto apropriado combinando a quantidade de fios de alumínio e fios de aço.



Condições para cálculo da Ampacidade

Temperatura do condutor = 75 °C;

Temperatura ambiente = 25 °C;

Velocidade do vento = 1 m/s, com sol.

Características

Características

Características construtivas

Características construtivas

Material do condutor
Alumínio / Alma de Aço
Formato do condutor
Circular não compactado

Características dimensionais

Características dimensionais

Número de condutores fase
1
Número de fios circulares
-
