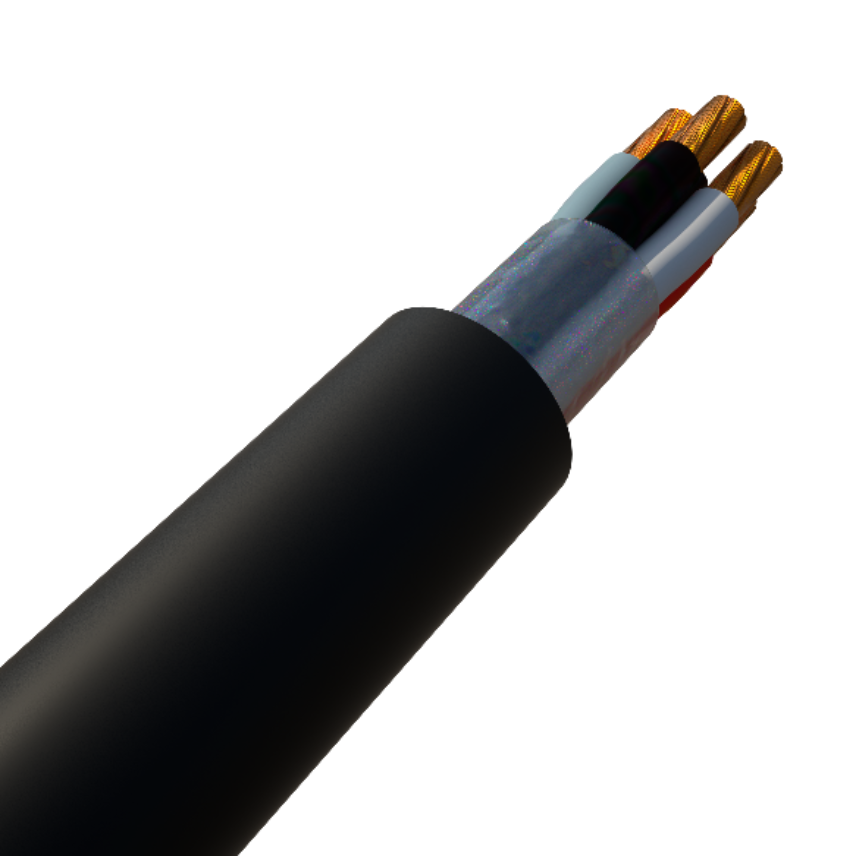

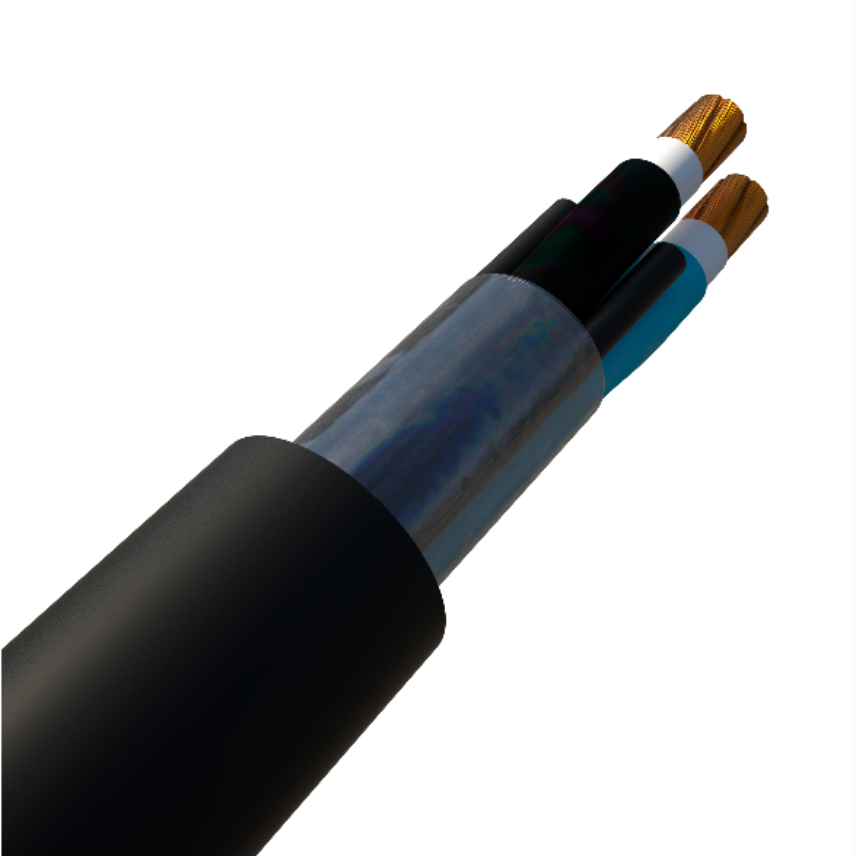

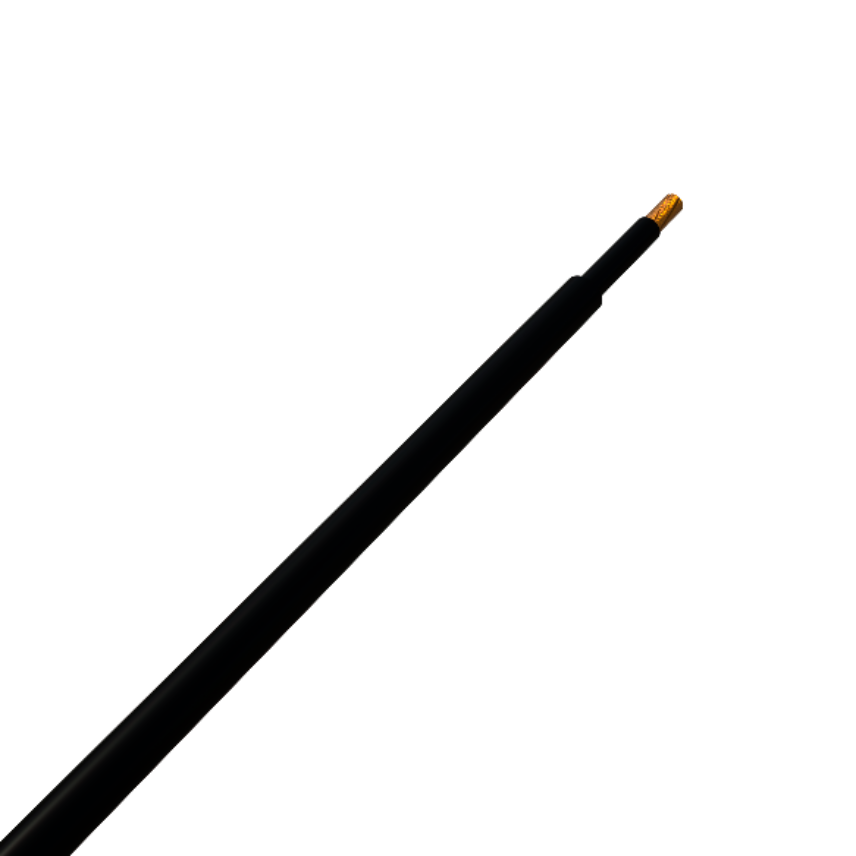

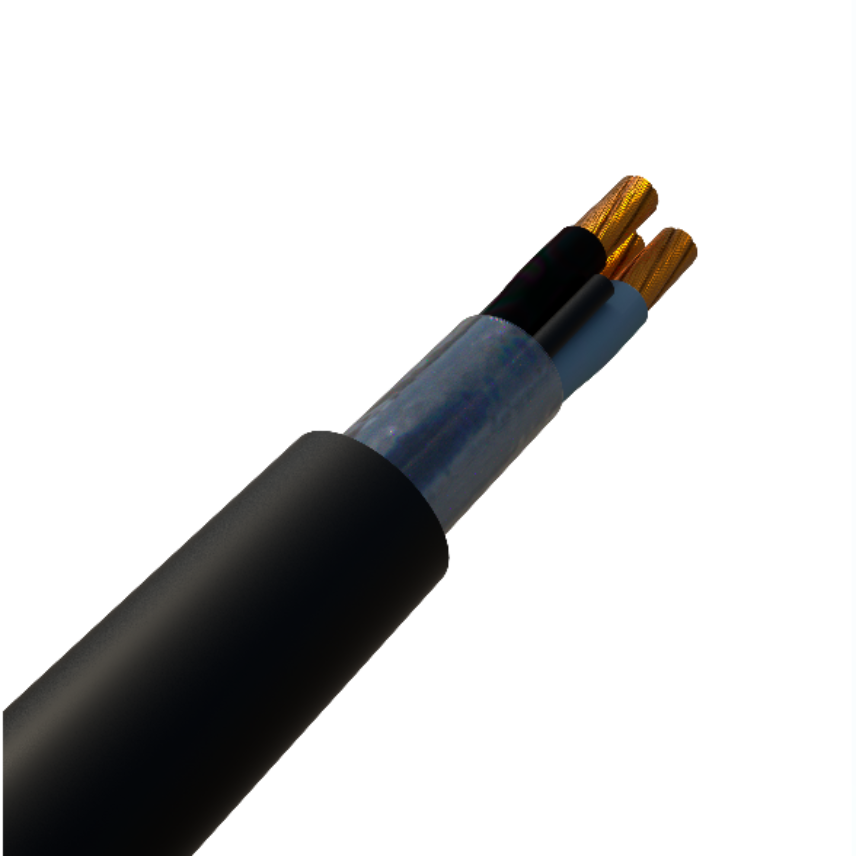

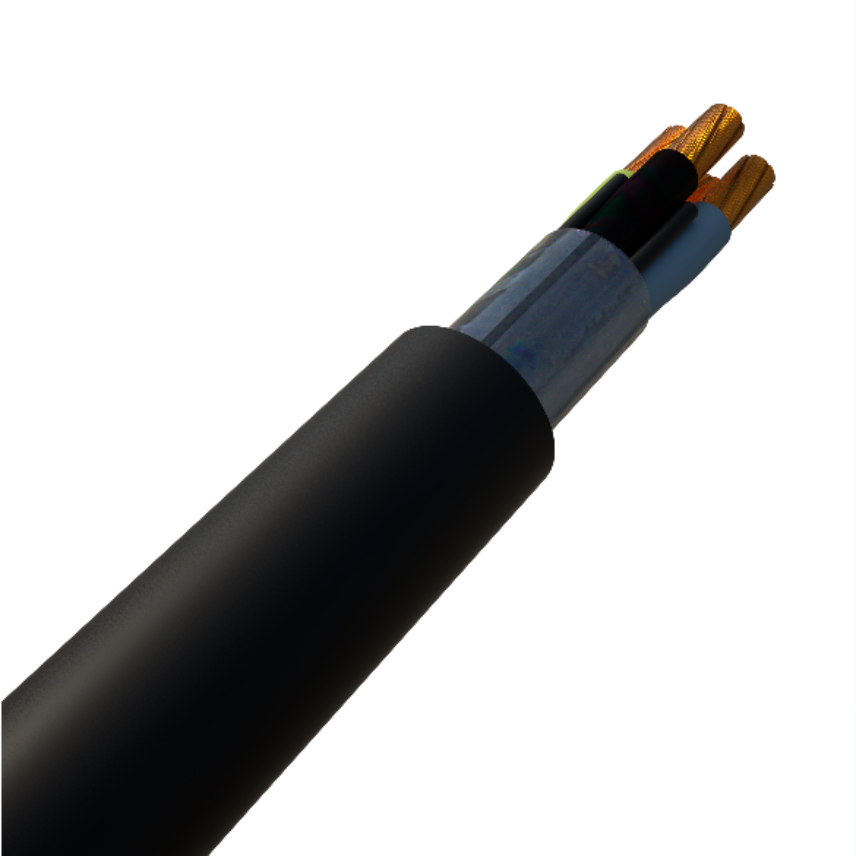

Nexans HEPR-SHF1 0,6/1kV

El cable HEPR-SHF1 0,6/1 kV de Nexans (anteriormente Afitox EP90) le permite elevar el nivel de sus instalaciones eléctricas. Ofrece una protección superior con resistencia a las radiaciones ultravioletas y a la propagación del fuego, y composición no halogenada, garantizando un entorno más seguro. Conductor de cobre flexible de clase 5, una elección superior para quienes buscan eficiencia y seguridad. Aislado en HEPR de alta calidad y protegido por una cubierta SHF1, este cable está diseñado para soportar las condiciones más exigentes. Con una tolerancia térmica de hasta 90°C y una capacidad de 0,6/1 kV, se adapta perfectamente a una amplia gama de aplicaciones industriales y de construcción. Está especialmente indicado para entornos con alta concentración de personas. Está disponible en secciones de 1,5 mm² a 500 mm², en función del número de conductores (de 1 a 5). Consulte los detalles técnicos a continuación:

Lee más

Ficha técnica PDF

Contáctanos

Productos

Descripción

Estándares

Producto

ABNT NBR 13248; ABNT NBR 13570; ABNT NBR NM 280
Instalación

ABNT NBR 5410
Prueba

ABNT NBR NM-IEC 60332-3-24

Aplicación:

Los cables HEPR-SHF1 0,6/1 kV de Nexans tienen características ignífugas asociadas a una baja emisión de humos y gases tóxicos, que representan los mayores riesgos en un incendio. Son adecuados para instalaciones en lugares con alta densidad de aglomeración de personas y condiciones de escape y evacuación difíciles. Son especialmente indicados para construcciones como: centros comerciales, hospitales, cines, teatros, hoteles, torres comerciales y/o residenciales, metros, centros de convenciones, así como áreas de electrónica e informática, conforme a las recomendaciones de las normas NBR 5410 y NBR 13570.

Construcción:

Conductor: Formado por hilo de cobre desnudo, conductividad mínima 100% IACS, temple blando, atendiendo a la clase 5 de trenzado.
Aislamiento: Compuesto etileno-propileno de alto módulo (HEPR), para temperatura máxima de 90ºC en condiciones permanentes.
En los cables multifilares, se aplicará un relleno de poliolefina no halogenada cuando sea necesario.
Separador: Cinta de poliéster (cuando proceda).
Cubierta: Compuesto termoplástico no halogenado, tipo SHF1, de color negro.

Identificación:

Las costuras se identifican por el color del aislamiento de la siguiente manera:

2 venas: negro y azul claro;
3 venas: negro, azul claro y verde o negro, azul claro y blanco;
4 venas: negro, rojo, azul claro y verde o negro, azul claro, blanco y rojo;
5 venas: negro, blanco, rojo, azul claro y verde.

Nota: Pueden evaluarse otros colores previa solicitud.

Régimen de funcionamiento:

Los límites térmicos en régimen permanente están de acuerdo con la norma ABNT NBR 6251.

Régimen permanente: 90ºC
Régimen de sobrecarga: 130ºC
Régimen de cortocircuito: 250ºC

Nota:

Dimensiones y parámetros determinados sobre la base de valores nominales, por lo tanto sujetos a las tolerancias establecidas en el pliego de condiciones y a las variaciones de fabricación.
Todos los dibujos, diseños, especificaciones, planos y detalles de pesos, tamaño y dimensiones contenidos en la documentación técnica o comercial de Nexans son meramente indicativos y no serán vinculantes para Nexans ni se tratarán como una representación por parte de Nexans, estando sujetos a una revisión o actualización sistémica sin ninguna comunicación formal o previa, siguiendo las normas referenciadas.

Importante:

1) PROPIEDAD DE LA DOCUMENTACIÓN TÉCNICA: La propiedad de los dibujos, planos, manuales, diagramas, esquemas, información, documentos, etc. relativos a los productos ofrecidos o suministrados al cliente pertenecen a Nexans y permanecerán con Nexans. En caso de que el cliente reciba una copia de dichos documentos, el cliente se compromete a no utilizar dichos dibujos u otros documentos sin la autorización previa, expresa y por escrito de Nexans.

2) CONFIDENCIALIDAD: El cliente no revelará información relativa a esta documentación técnica a terceras partes sin el permiso previo por escrito de Nexans, ni usará dicha información para propósitos distintos de los relacionados con la ejecución de la propuesta (si es aceptada). Sin perjuicio de lo anterior, Nexans podrá revelar información a terceros que formen parte del mismo grupo económico que Nexans, a efectos de la ejecución de esta propuesta, si fuera necesario.

Características

Características de la construcción

Material del conductor

Cobre

Flexibilidad del conductor

Clase 5 flexible

Aislamiento

HEPR

Material de la capa externa

SHF1

Color

Negro

Libre de halógeno

Sí

Conductor neutro con sección reducida para secciones superiores a 16mm².

With Green/Yellow core

Características dimensionales

Sección del conductor neutro

- mm²

Características eléctricas

Tensión

0,6/1 kV

Características mecánicas

Flexibilidad del cable

Excelente

Características de uso

Temperatura ambiente, rango

-5 ... 60 °C

Retardación a fuego

IEC 60332-3-24 (cat C)

Densidad de humo

Baja Emisión

Emisión de gases tóxicos

Exento

Resistencia a radiación ultravioleta

Sí

Temperatura máxima del conductor en servicio continuo

90 °C

Temperatura máxima en régimen de sobrecarga

130 °C

Temperatura máxima del conductor en corto-circuito

250 °C

Embalaje

Bobina

Recursos

Capacidades de conducción de corriente

Capacidad de corriente, en amperios - 2 conductores cargados;

Conductores y cables aislados con compuestos termoendurecibles (HEPR y XLPE);

Temperatura del conductor: 90 °C;

Temperatura ambiente: 30 °C

Sección nominal del conductor
mm²	Cu	Cu	Cu	Cu	Cu	Cu	Cu	Cu
1.5	19	18.5	23	22	24	26	26	27
2.5	26	25	31	30	33	34	36	37
4.0	35	33	42	40	45	44	49	50
6.0	45	42	54	51	58	56	63	65
10.0	61	57	75	69	80	73	86	90
16.0	81	76	100	91	107	95	115	121
25.0	106	99	133	119	138	121	149	161
35.0	131	121	164	146	171	146	185	200
50.0	158	145	198	175	209	173	225	242
70.0	200	183	253	221	269	213	289	310
95.0	241	220	306	265	328	252	352	377
120.0	278	253	354	305	382	287	410	437
150.0	318	290	407	349	441	324	473	504
185.0	362	329	464	395	506	363	542	575
240.0	424	386	546	462	599	419	641	679
300.0	486	442	628	529	693	474	741	783
400.0	579	527	751	628	835	555	892	940
500.0	664	604	864	718	966	627	1030	1083
630.0	765	696	998	825	1122	711	1196	1254
