Nexans FORTIS XLPE-PE AL 20/35kV

Aplicação:

O cabo Nexans FORTIS XLPE-PE AL é especialmente indicado para parques solares no nordeste do Brasil, onde a presença de cupins danifica os cabos enterrados e com um sistema de acolchoamento e blindagem metálica, são projetados especificamente para instalações enterradas diretas, conforme estabelece a NBR 14039, resistindo às condições mais severas de instalação e aos ciclos de carga típicos das fontes de energias renováveis.

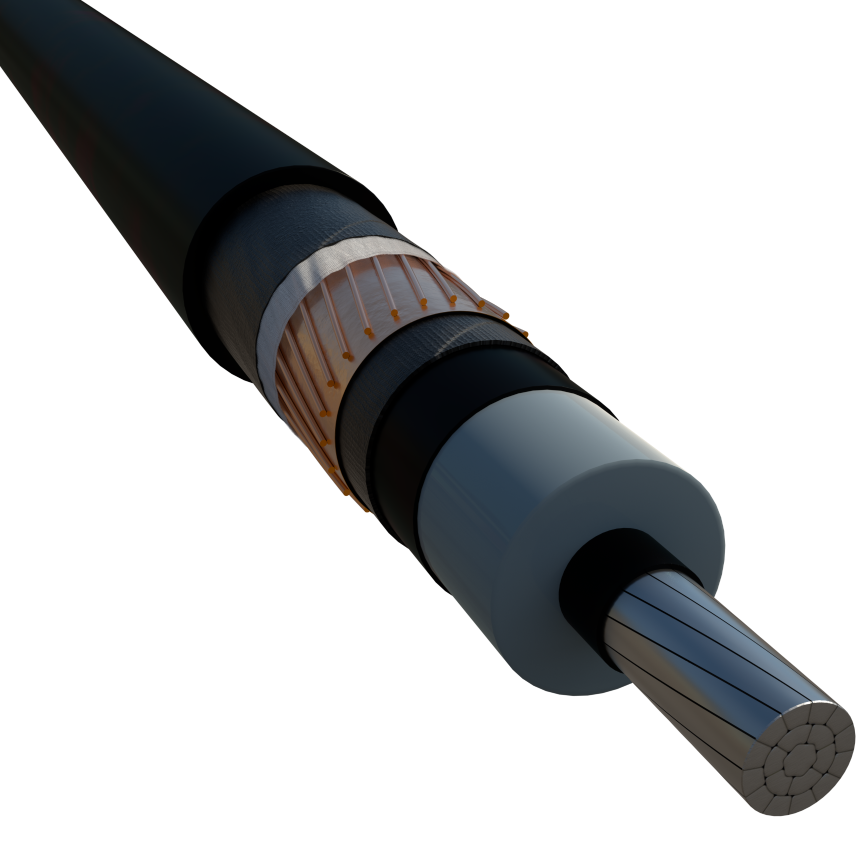

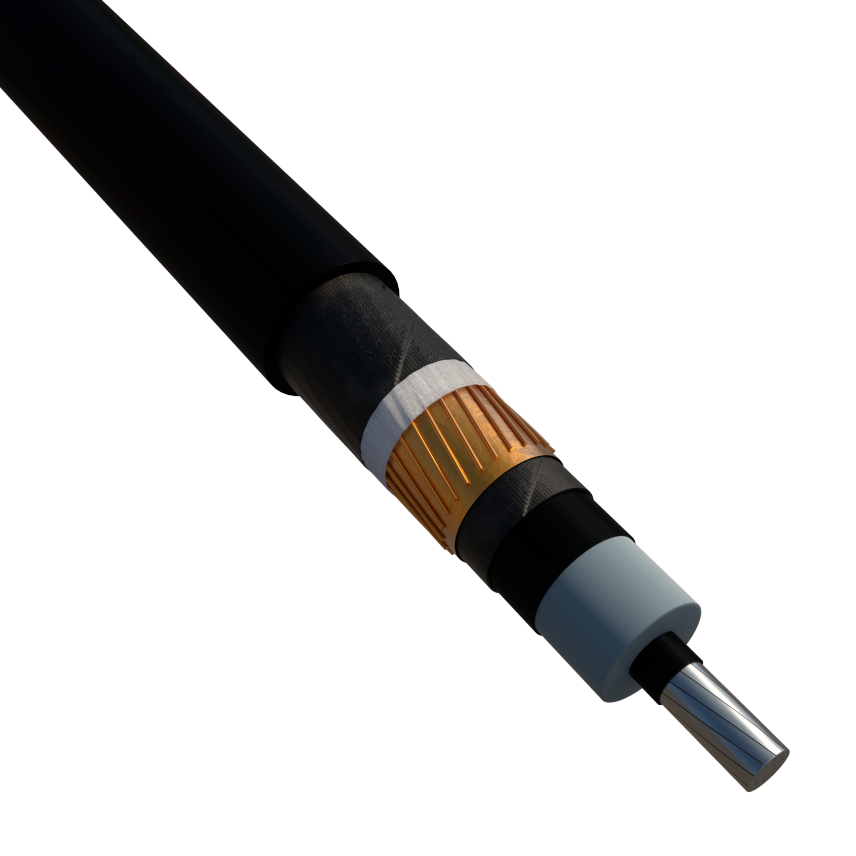

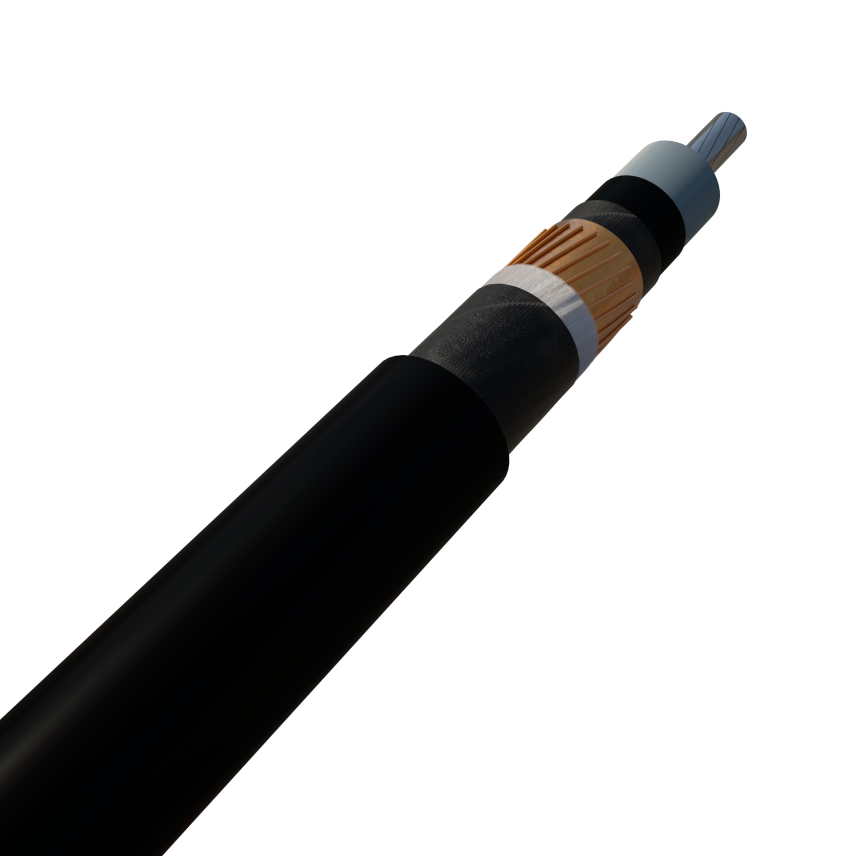

Construção:

1. Condutor: Formado por fios de alumínio, redondo compactado, bloqueado contra penetração longitudinal de água, classe 2 de encordoamento, conforme NBR NM 280.

2. Blindagem do condutor: Composto extrudado termofixo semicondutor.

3. Isolação: Camada de composto termofixo a base de polietileno reticulado – tipo XLPE, de grande estabilidade térmica para temperatura de operação em regime permanente de até 90ºC, atendendo aos requisitos físicos prescritos pela NBR 6251.

4. Blindagem da isolação: Blindagem não metálica à base de composto extrudado termofixo semicondutor, tipo free-strippable.

5. Barreira mecânica / Proteção contra cupins: Constituída por uma barreira física para proteção do núcleo do cabo garantindo a integridade e desempenho do sistema dielétrico, que permite a continuidade operacional conforme projeto original do cabo. A barreira de reforço mecânico, evitando a transposição por agentes invasores e, consequentemente, a exposição ou mesmo dano do dielétrico, se consolida através de dupla camada de fita (uma metálica de cobre e a outra de material laminado aglutinador) aplicadas helicoidalmente para não comprometer a flexibilidade nem raio mínimo de curvatura, não gerando perdas elétricas adicionais, sem comprometer e causar impactos ambientais, garantindo o ciclo de reciclagem e o Product Environmental Profile – PEP dos cabos FORTIS XLPE-PE AL, de acordo com a política ambiental NEXANS.

6. Blindagem metálica: Constituída por uma coroa de fios de cobre nu, bloqueada contra penetração longitudinal de água e que é conectada à barreira metálica para a equipotencialização das distintas proteções, resultando em uma seção mínima de blindagem de 16mm².

7. Cobertura: Camada extrudada de polietileno (PE) termoplástico tipo ST7, FORTIS, atuando como uma primeira barreira com aditivo repelente, na cor preta, com elevadas características mecânicas, de impermeabilidade e reduzido coeficiente de atrito e com características de acordo com a especificação NBR 6251.

Identificação:

São fornecidos na cor preta com marcação sequencial da metragem.

Regime de operação:

Os limites térmicos em regime de operação estão de acordo com a ABNT NBR 6251.

Regime permanente: 90ºC
Regime de sobrecarga: 130ºC
Regime de curto-circuito: 250ºC
